HA213一入二出隔离配电器

HA213一入二出隔离配电器

HA213 一入二出隔离配电器(二线制隔离配电器),向现场的二线制4~20mA 变送器提供隔离的24V电压,并将变送器产生的 4~20mA 信号经隔离滤波处理,转换成2路直流信号输出。输入/输出/电源/两通道之间全隔离,具有强大的抗电磁干扰能力,有效解决工业现场信号干扰/信号转换/信号传输/信号分配问题,保证系统的长期可靠稳定运行。
产品详细

HA213一入二出隔离配电器 (带回路配电24VDC)

温州.乐清有假货出现,请匆上当受骗!



产品选型:

型 号

说 明

HA213-

一入二出隔离配电器

输入信号

1

4-20mA两线制变送器



输出信号2



A

0-5V

B

0-10V

C

1-5V

D

0-10mA

E

0-20mA

F

4-20mA

H

其它

带对外配电24V,给现场两线制仪表回路供电

主要技术参数:

通 道

输入1路信号;输出2路信号

配电电压

2426V(最大驱动电流30 mA)

输出阻抗

电压型≥10KΩ;电流型≤550Ω

精  度

±0.10.2%F.S

温度系数

<50ppm/

环境温度

-25-75

环境温度

095%RH (无冷凝)

绝缘电阻

电源输入/输出≥100MΩ/500vdc

绝缘强度

电源/输入/输出/两通道之间1500VAC/

频率响应

2000HZ



24VDC±10%

外形尺寸

长×宽×高=99×22.5×115mm

整机重量

160g

安装导轨

DIN35

功  耗

2W



选型举例:

标明输入、输出信号的代码

例:输入信号二线制变送器4-20mA;带配电24V

输出信号14-20mA 输出信号24-20mA

则隔离分配器型号HA213-1F



HA213 一入二出隔离配电器,向现场的二线制 420mA 变送器提供隔离的24V电压,并将变送器产生的 420mA 信号经隔离滤波处理,转换成2路直流信号输出。电源-输入-输出-两通道之间电磁全隔离,具有强大的抗电磁干扰能力,专业有效解决信号干扰/信号转换/信号传输/信号分配问题,保证系统的长期可靠稳定运行。可完全替代进口产品。

HA213二线制隔离配电器,专业与二线制温度变送器、压力变送器、液位变送器、流量变送器等配套使用,输出信号可接入PLC、变频器、采集板卡、上位机等,并对终端采集系统起保护作用。广泛应用于钢厂、电厂、化工厂、油田、冶金厂、水处理厂等行业中。

产品特点:



l 1路4-20mA信号隔离分为2路信号输出,并对现场二线制变

    送器提供隔离的回路24VDC电源

 l 高品质进口元器件:低功耗、低温漂、高精度

 l 采用SMT表贴工艺及厚膜集成技术,稳定可靠

 l 模块化表芯设计,无需零点和満度调节

 l 可插拔式端子和DIN35导轨,方便检测安装

 l 性能稳定可靠,可完全替代进口产品

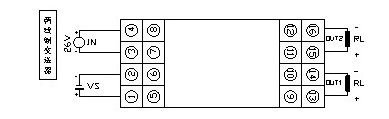

应用连线:

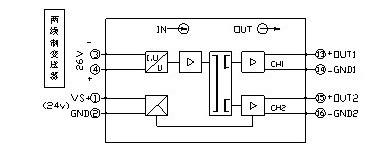

功能框图:

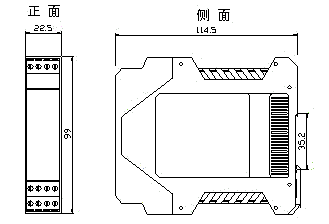

外形尺寸:
