HA01 无源隔离模块

HA01 无源隔离模块

Huade公司的ISOTRANS—HA01的隔离器拥有无与伦比的技术性能。隔离器从测量信号中获取很低的电源,仅为2V。并不会影响输入设备造成信号衰减。可以用于所有1:1传送场合,包括因技术问题而无法使用的无源隔离器的场合。 体积小巧,功能强大,IN-HEAD焊接方式,仪表内安装。
产品详细



HA01   4-20mA 电流环隔离模块

输入电流上获取能量,实现信号1:1隔离传输



产品优势:

             Huade公司的ISOTRANSHA01的隔离器拥有无与伦比的技术性能。隔离器从测量信号中获取很低的电源,仅为2V。并不会影响输入设备造成信号衰减。可以用于所有11传送场合,包括因技术问题而无法使用的无源隔离器的场合。体积小巧,功能强大。

外形优势:

密封保证在极其恶劣的环境下也能保证很高的精度,引脚焊接方式。小体积,仪表内部电路焊接使用。

技术规格:



输入参数

输入信号

0-20mA/4-20mA

工作电流

20uA



2V



50m A, 15V

输出参数

输出信号

0-20mA/4-20mA



<500Ω

响应时间

大约10ms@500Ω负载



<10mVrms

技术参数

负载误差

+0.05%F.S/100Ω在负载<250Ω时

-0.05%F.S/100Ω在负载>250Ω时



0.1%终值(负载250Ω时)

温度系数

< 50PPM/

测试电压

2.5kV,50Hz输入/输出端之间

工作电压(绝缘)

最大600VAC/DC

电冲击保护

最大300VAC/DC

环境温度

工作温度

运输和储存

-20to+70

-25to+85



  产品技术:

             HuadeISOTRANSHA01直流无源隔离器的传送器隔离性超过任何其它的无源隔离器。起重要作用的断路发生器串联到电流线路和在测量范围内把电流逐渐的把正弦波转变成方形波。避免因通常并联发生器引起的电量损失引起的精度降低,因此减少电压降和保证最小的电流时的测量精度。

产品特点:

l     无需独立供电,输入电流上获取能量工作

l 输入-输出之间电磁全隔离,抗干扰能力强

l      最小的阻抗,2V压降,低功耗、低温漂、高精度

l       模块化表芯设计,IN-HEAD焊接方式,仪表内安装

l 体积小巧,功能强大,内置于仪表或板卡内部

    典型应用:

l   隔离420mA电流环

l   隔离信号调理变送器

l   隔离型数据采集卡

l   隔离模拟信号传输

l   消除地线回路干扰

l   远程监控

l   电力监控

l   调试设备

l   医疗设备

l   工业过程控制

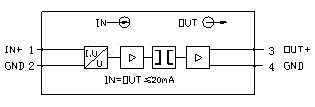

功能框图:

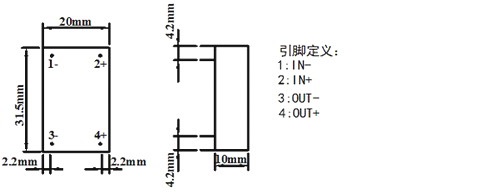

外形尺寸:

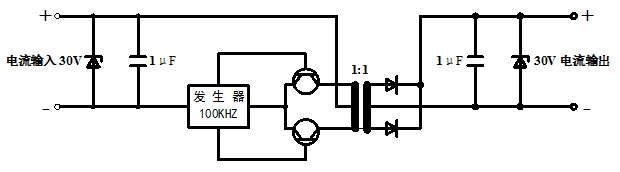

 仪表原理:

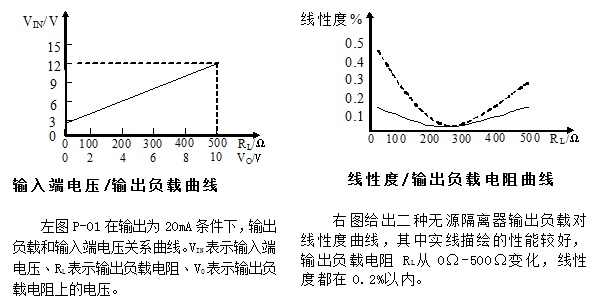

 传送特征:





HF超薄系列高精度隔离器可选点击进入
