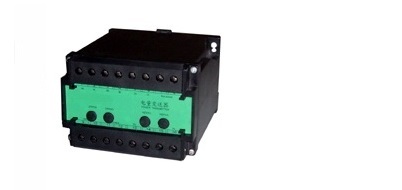

HA63三相电流变送器

HA63三相电流变送器

HA63三相交流电流变送器是一种将电网中的三相电流参数,经隔离变送成线性的直流模拟信号(如4-20mA,0-10V)的装置。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。输入/输出/电源/外壳多方全隔离,具有强大的抗电磁干扰能力,保证系统的长期可靠稳定运行,可完全替代进口同类产品。
产品详细

HA63 三相交流电流变送器







选型指南:

型 号

说

HA63 /

三相交流电流变送器



输入

信号

1

0-1A

2

0-5A

3

0-10A

8

其它(用户自定义)











  输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

8

其它(自定义)









 供电电源

P1

12VDC

P2

24VDC

P3

48VDC

P4

110VDC

P5

220VDC

P6

220VAC

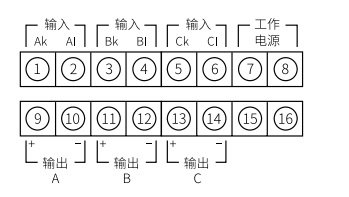

产品接线图:































   HA63三相交流电流变送器是一种将电网中的三相电流参数,经隔离变送成线性的直流模拟信号(如4-20mA,0-10V)的装置。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。输入/输出/电源/外壳多方全隔离,具有强大的抗电磁干扰能力,保证系统的长期可靠稳定运行,可完全替代进口同类产品。

产品特点:

l     精度高/线性好/功耗低/使用简单方便

l 高品质进口元器件,模块化表芯设计

l 采用 SMT表贴工艺及厚膜集成技术,工艺先进

l 隔离与变送一体:输入/输出/电源/外壳全隔离

l 35mm标准导轨安装或底座螺钉安装,通用性强

l 性能稳定可靠,可完全替代进口产品

技术参数:

输入负载:  电流互感器≤0.2VA

输入过载:  750Vrms持续

超负荷能力:2倍额定值(连续)10倍额定值(10S)

精  度:  交流±0.2% ±0.5%F.S

响应时间:  <400ms

输出电压:  0~10V,0~5V(负载电阻=输入电压/10mAdc)

输出电流:  0~20mA,4~20mA(负载电阻=10Vdc/输出电流)

输出波纹:  ≤0.5% RO

工作环境:  温度0℃-50℃,小于80%相对湿度

耐压强度:  AC2000Vrms/min

绝缘阻抗:  DC500V时大于100

  源:  AC220DC12V24V48V110V220V

外形尺寸:  119L×75W×110Hmm

安装导轨:  35mm标准导轨、底座螺钉安装

电源消耗:  4VA

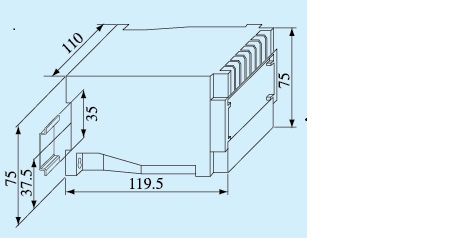

外形尺寸:
