JWB一体化精巧温度变送器
JWB一体化精巧温度变送器是在内部安装了变送模块及数字显示模块，传感显示与变送一体化，从而输出4―20mA等标准模拟信号。变送模块选用专用芯片进行放大和线性化处理，提高了传感器测量精度，冷端无需补偿，负载能力大，信号传输距离远，抗干扰能力强。4-20MA信号与温度成正比的线性关系，专业的模块化表芯设计，具有灵敏度高，性能稳定，可靠性强的优点。多领域设备配套中对气体、水或油的温度测量 （使用范围－50℃－300℃）
JWB 一体化精巧型温度变送器
(气/液/油通用：测温准／响应快／寿命长／安装方便）

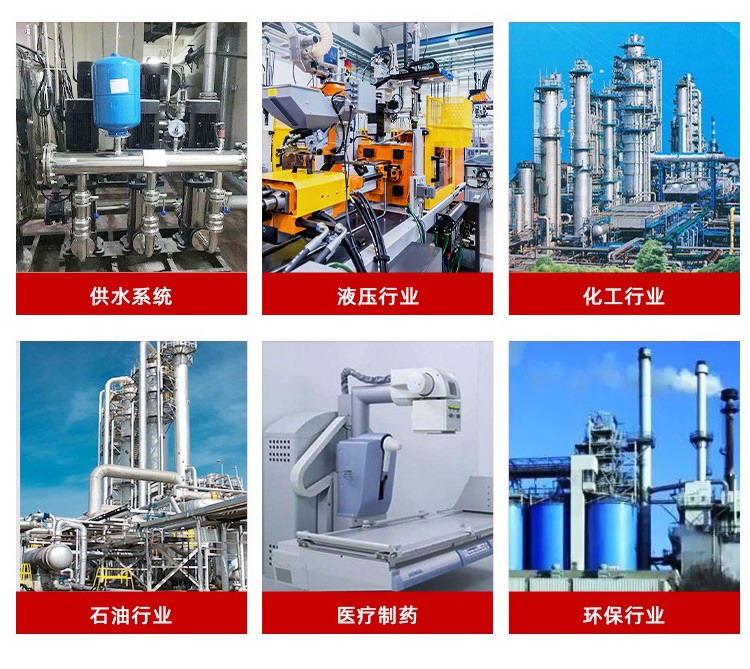

广泛应用于电力、石油机械、化工机械、泵及压缩机、冶金、医药、科研等工业领域的温度测量与控制，特别适合于自动化、计算机测控系统。一体化结构，高强度，抗高压，响应快，能长期稳定工作。多领域设备配套，对气、水或油的温度测量（使用范围－50℃－350℃）
一.JWB一体化精巧型温度变送器
JWB一体化精巧温度变送器是一种接触式测量温度的现场仪表，采用全焊接不锈钢结构，精巧方便，使用简单，通常与其相应的二次仪表或计算机采集系统配套使用，可准确测量生产工作过程中各种介质物体的温度。（使用范围－50℃－350℃）
JWB一体化精巧温度变送器是在内部安装了专用变送模块及数字显示模块，传感显示与变送一体化，输出4―20mA等标准信号。变送模块选用专用芯片进行放大和线性化处理，有效提高传感器测量精度，冷端无需补偿，负载能力大，信号传输距离远，抗干扰能力强。输出4-20mA信号与温度是成正比的线性关系，专业的模块化表芯设计，具有灵敏度高，性能稳定，可靠性强的优点。
主要技术指标：
1．供电电压：24VDC
2. 精 度：A级0.3%FS
3．输出形式：4-20mA，0-5V，1-5V
4. 介质量程：液体、气体，－50℃－350℃内任意量程
5．执行标准：JB/T5518-1991/ JJG229-1998
6. 安装方式：螺纹安装如M20×1.5，M14×1.5，G1/2等
7．储存环境：-40—-85℃
8．LCD／LED 数字显示(选配)
9.响应时间：<30ms
10.绝缘电阻：100MΩ / 250VDC
11. 外壳材质：304优质不锈钢
12.防护等级：IP65(防水防尘）
二. 温度传感器
在WZ系列热电阻、WR系列热电隅的基础上，严格按照国家标准、根据各行业使用及
现场环境、以及国外的同类产品、又进行改进和创新，使产品使用更方便、更可靠。
主要技术指标：（参照WZ热电阻，WR热电偶）
1.热电阻：
产品型号 | 测温范围 | 分度号 | 级别 | 允差△t℃ |
JWB／P | -200--＋500℃ | PT100 | A | ±（0.15＋0.002∣T∣） |
B | ±（0.15＋0.002∣T∣） | |||
JWB／C | -50---＋150℃ | CU50 | ±（0.15＋0.002∣T∣） |
2.热电隅
热电隅 | 分度号 | 精度等级与误差 | 测温范围 | ||
Ⅰ级 | Ⅱ级 | Ⅲ级 | |||
铂铑10―铂 | S | 1℃ | 1.5℃ | ―― | 0----1300℃ |
铂铑30―铂铑6 | B | －－ | 1.5℃ | 4℃ | 0----1600℃ |
镍铬－镍硅 | K | 1.5℃ | 2.5℃ | ―― | 0----1100℃ |
镍铬－铜镍（康铜） | E | 1.5℃ | 2.5℃ | ―― | 0----800℃ |
铜 －铜镍（康铜） | T | 1.5℃ | 2.5℃ | ―― | 0----750℃, |
铁 －铜镍（康铜） | J | 1.5℃ | 2.5℃ | ―― | 0----750℃ |
三、产品选型说明：
代码 | 选 型 说 明 | ||||
JWB | 一体化精巧型温度变送器 -------（-50-350℃范围内任意量程） | ||||
分度号 | ∕P | P：Pt100 C：Cu50 | |||
∕K | K, S , B , E , T , J | ||||
安装方式 | 1 | 光杆无固定装置 | |||
2 | 螺纹安装（M20×1.5，M16×1.5，M14×1.5, G1/2） | ||||
3 | 活动卡套螺纹安装（M27×2，M20×1.5，M16×1.5） | ||||
4 | 法兰安装(不推荐） | ||||
接线方式 | 4- | 航空插头（可插拔） | |||
5- | 赫思曼接头（可插拔） | ||||
6- | 赫思曼接头（可插拔） + 带显示 | ||||
传感器保护管直径 | X- | 4, 6, 8, 10, 12, 16, 20mm | |||
(输出信号及对应温度范围) 和 螺纹以下杆长L | （4－20mA／0－200℃）-L200 | ||||
注：（1）订货时需注明安装螺纹以下杆长L是多少。
（2）JWB一体化温度变送器，注明与输出信号相对应的温度范围（如4－20mA对应0－200℃）

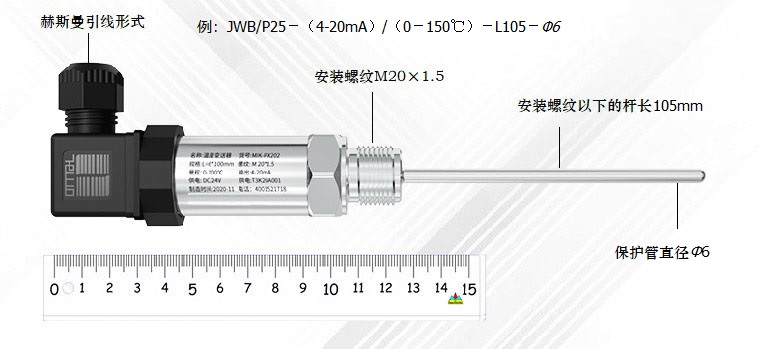

如：JWB/P25-10-（4－20mA/0－200℃）-L150mm: 不带显示 ，赫思曼接头，杆粗10mm, 杆长L=150mm，安装螺纹默认M20×1.5，量程范围0－200℃，输出4-20mA。

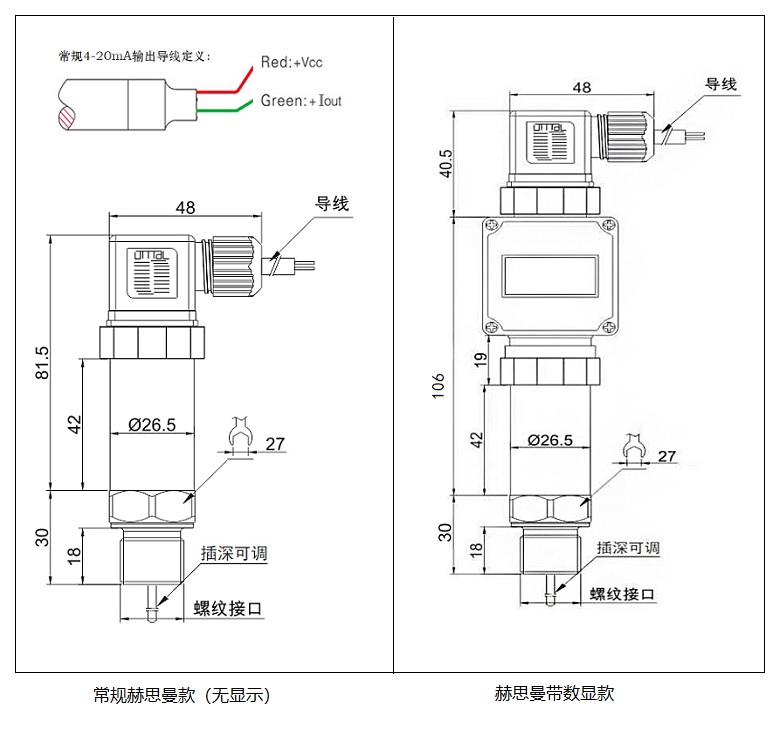

四．外形结构示意图：
五.产品使用介绍和接线：
六．一体化温度变送器常用基本结构
