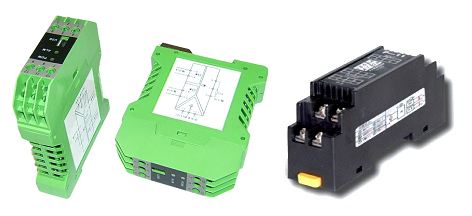

HD04电阻信号隔离器

HD04电阻信号变送器

概述：HD04电阻信号变送器功能是将电阻信号经隔离放大成与阻值成正比的直流信号，从而实现对被测信号精确测量的仪器。该变送器输入/ 输出/ 电源三方全隔离，具有超强抗电磁干扰能力，精度高，且输入输出选择范围宽，导轨安装便于检测与维护。广泛用于工业自动化领域的电阻数据采集、信号传输转换和DCS集散控制系统。

　　HD04电阻变送器采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，数字化技术的应用有效提高了隔离转换精度；内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。

产品特点：

◇ 输入／输出／电源之间三方全隔离，抗干扰能力强

◇ SMT表贴工艺及厚膜集成技术，可靠稳定

◇ 自动零点自动校准，自动温度补偿技术

◇ 标准DIN35导轨安装，装卸方便,适合密集安装

◇ 体积小巧，外形美观，隔离与变送一体

◇ 带电源指示灯和线路故障指示灯

产品选型：

型号：HD04-[输入信号]/[输出信号]

输入范围：0-10KΩ内各量程（0~100%）

输出范围：0-100mV，0-5V，1-5V，0-10V，0-20mA，4-20mA等

产品原理图：　　　　　　　　　　　　　　　　　　　产品接线图：　

 电阻输入：1,3，4   　　      输出信号：5(+)，6(-)         供电电源 ：7(+)，8(-)
