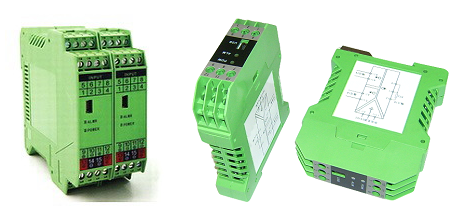

HD213一入二出隔离配电器

HD213一入二出隔离配电器

HD213一入二出隔离配电器是一种向二线制4-20mA仪表供电,并将1路信号隔离转换成2路标准信号的仪表将,分为2路信号后可供不同设备接收使用。该变送器输入/输出/电源/各通道间多方全隔离抗干扰,精度高,输入输出选择范围宽,标准导轨安装便于检测与维护。
产品详细



                            HD213一入二出隔离配电器

                       (专业配接二线制4-20mA变送器)

概述:HD213一入二出隔离配电器是一种向二线制4-20mA仪表供电,并将1路信号隔离转换成2路标准信号的仪表将,分为2路信号后可供不同设备接收使用。该变送器输入/输出/电源/各通道间多方全隔离,抗电磁干扰能力强,精度高,输入输出选择范围宽,标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

  HD213一入二出隔离配电器与各种二线制4-20mA温度变送器、流量变送器、压力变送器、液位变送器等配套,完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备,并对终端接收设备起保护作用。内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。

产品特点

 1路信号隔离分配为2路信号输出,并配电24V

 输入/输出/电源/各通道间全隔离,抗干扰能力强

 采用先进的数字化技术,线性好,精度高

 SMT表贴工艺及厚膜集成技术,可靠稳定

 自动零点自动校准,自动温度补偿技术

 标准DIN35导轨安装,装卸方便,适合密集安装

 体积小巧,外形美观,配电、隔离与变送一体

 带电源指示灯和线路故障指示灯

选型及定货代码

型  号:HD213-[输入代码]/[输出代码]

名称

基本型号

输入种类

输出种类

供电24V

输入代码

输入信号

输出代码

输出信号

隔离配电器

(一入二出

HD213-

1

二线制变送器输出

420mA

配电电源1928V

1

2

3

4

5

6

7

8

9

Q

0100mv

010mA

020mA

420mA

05V

010V

15V

-5V+5V

-10V+10V

其它

1)输入和输出可以任意组合;特殊代码请向我们确认并用Q表示

2)选型举例: HD213-14表示,输入1 420mA ;输出2 420mA ,带对外24V配电

HD213隔离变送器:输入/输出/电源、输出与输出之间多方全隔离,超强抗干扰能力

精确度

±0.10.2%FS

输入信号(1路)

0~20mV,0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输出信号(2路)

0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输入阻抗

100K(电压输入);50Ω(电流输入)

输出负载

5K(电压输出);≤ 250Ω(电流输出)

辅助电源

DC24V

安装导轨

标准DIN35

外形尺寸

103×83×23 mm

频率响应

2000 HZ

使用温度

-10~60

贮存温度

-20~70

温度系数

150ppm/

满量程调整范围

20% (SPAN电位器)

零位调整范围

10% (ZERO电位器)

最大相对湿度

90% (不结露)

隔离电压

1500VDC1分钟)











































原理接线图:




外形尺寸图:
