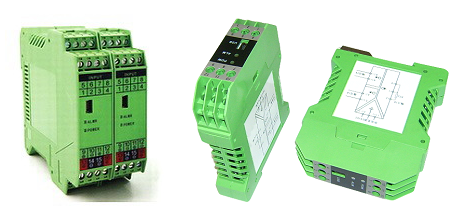

HD215一入二出温度变送器

HD215一入二出温度变送器

HD215 一入二出温度变送器是一种先进的数字化技术智能温度变送器,又称一入二出热电阻变送器,一入二出热电偶变送器。它将热电阻/热电偶信号(如Pt100,Cu50,K,E,T,S,J、B、N、R型等)隔离放大成与温度成正比的2路标准信号输出,如:0-10V,4-20mA。输入/输出/电源/通道间多方全隔离,具有强大的抗电磁干扰能力。广泛用于各种温度测量控制系统中,可配接数显表、PLC、变频器等设备,并对终端接收设备起保护作用。
产品详细

                 HD215 一入二出温度变送器

          (热电阻变送器/热电偶变送器)

概述:HD215 一入二出温度变送器是一种先进的数字化技术智能温度变送器,又称导轨式温度变送器、热电阻变送器,热电偶变送器。它将热电阻/热电偶信号(如Pt100Cu50KJTESBRNW型等温度信号),隔离放大转换成与温度成正比的2路标准信号输出,如:010V420mA。输入/输出/电源/通道间多方全隔离,具有超强抗电磁干扰能力,精度高,远传不受其它设备影响,导轨式安装便于检测 与维护。广泛用于各种对温度进行测量的监控系统中,输出信号可接数显表、PLC、变频器等设备,并对终端接收设备起保护作用。

  HD215一入二出 温度变送器采用了先进的数字化技术,具备了传统模拟仪表所不具备的多项先进性能,彻底克服了传统温度变送器线性差的缺点,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术。与单元组合仪表及DCSPLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

产品特点

输入/输出/电源之间全隔离,抗电磁干扰能力强

采用先进的数字化技术,线性好,精度高

自动温度补偿,自动零点校准, 无需手动调整

SMT表贴工艺及厚膜集成技术,可靠稳定

标准DIN35导轨安装,装卸方便,适合密集安装

体积小巧,外形美观,隔离与变送一体

解决工业现场干扰的难题,抗变频器干扰

可选:HD01一入一出型、HD215一入二出型

选型及定货代码:

订货信息:

HD215

温度隔离变送器

输入1路信号

P

Pt100

C

Cu50

K

k 型热电偶

KJTESBRNW等热电偶用分度号表示

输出2路信号

1

0100mv

2

010mA

3

020mA

4

420mA

5

05V

6

010V

7

15V

最后注明温度范围,如HD215-P40-200℃)表示Pt100热电阻0-200℃输入,输出2路420mA

主要技术参数:

HD215一入二出温度变送器 技术规格: 输入/输出/电源三方全隔离

精确 度

热电阻±0.5%FS; 热电偶±0.5%FS

输入信号

PT100CU50KSJTEBRN型等温度信号

温度范围

-200----1600内各量程

输出信号2路

0100mV05V010V020mA420mA

输入阻抗

10MΩ

输出负载

5K(电压输出);≤250Ω(电流输出)

辅助电源

DC24V

安装导轨

标准DIN35

外形尺寸

103×85×23 mm

频率响应

45 HZ

使用温度范围

-1060

贮存温度范围

-2070

温度系数

150ppm/

温度补偿

数字化技术,自动温度补偿

零位校准

数字化技术,自动零校准

最大相对湿度

<90%RH(不结露)

隔离电压

1500VDC1分钟)

电源消耗

<50mA



































原理接线图:


























外形尺寸图(侧视图和俯视图)
