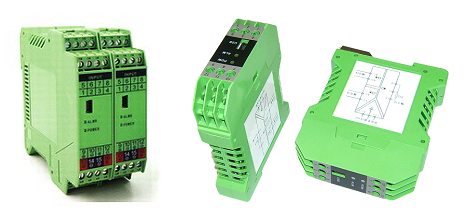

HD214一入二出电阻变送器
(电阻信号隔离变送器)
概述:HD214一入二出电阻信号隔离器是一种将电阻值信号隔离转换成2路直流信号输出的仪器。该变送器输入/输出/电源/各通道间多方全隔离抗干扰,输入、输出选择范围宽,准确度高,标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。
HD214电阻信号处理器与各种滑线电阻器等配套,完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备,并对终端接收设备起保护作用。该变送器采用了先进的数字化技术,具备了传统模拟仪表所不具备的多项先进性能,即使在大功率变频控制系统中依然能够可靠应用;内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。
产品特点:
◇ 输将1路直流信号隔离分配为2路信号输出
◇ 输入/输出/电源之间全隔离抗干扰
◇ 采用先进的数字化技术,线性好,精度高
◇ SMT表贴工艺及厚膜集成技术,可靠稳定
◇ 自动零点自动校准,自动温度补偿技术
◇ 标准DIN35导轨安装,装卸方便,适合密集安装
◇ 体积小巧,外形美观,配电、隔离与变送一体
◇ 带电源指示灯和线路故障指示灯
选型及定货代码:
型 号:HD214-[输入代码]/[输出代码]
名称 | 基本型号 | 输入种类 | 输出种类 | 供电24V | ||
输入代码 | 输入信号 | 输出代码 | 输出信号 | |||
电阻信号变送器 (一入二出) | HD214- | 1 2 3 4 5 6 7 8 9 Q | 0~100Ω 0~200Ω 0~500Ω 0~1KΩ 0~2KΩ 0~3KΩ 0~5KΩ 0~6KΩ 0~10KΩ 其它 | 1 2 3 4 5 6 7 8 9 Q | 0~100mv 0~10mA 0~20mA 4~20mA 0~5V 0~10V 1~5V -5V~+5V -10V~+10V 其它 |
(1)输入和输出可以任意组合;特殊代码请向我们确认并用Q表示
(2)选型举例: HD214-54表示,输入1路 0~2KΩ ;输出2路 4~20mA
HD214电阻变送器技术规格:输入/输出/电源、输出与输出之间多方全隔离,超强抗干扰 | |
精确度 | ±0.1~0.2%FS |
输入信号(1路) | 0~10KΩ内任意量程 |
输出信号(2路) | 0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V等 |
输入阻抗 | ≥100K(电压输入);≤50Ω(电流输入) |
输出负载 | ≥5K(电压输出);≤ 350Ω(电流输出) |
辅助电源 | DC24V |
安装导轨 | 标准DIN35 |
外形尺寸 | 103×85×23 mm |
频率响应 | ≤2000 HZ |
使用温度 | -10~60℃ |
贮存温度 | -20~70℃ |
温度系数 | 150ppm/℃ |
温度补偿 | 数字化技术,自动温度补偿 |
零位校准 | 数字化技术,自动零校准 |
最大相对湿度 | 90% (不结露) |
隔离电压 | 1500VDC(1分钟) |
原理接线图:
外形尺寸图:
相关产品:本公司有 HF全系列高精度隔离器(超薄)产品,点击进入
