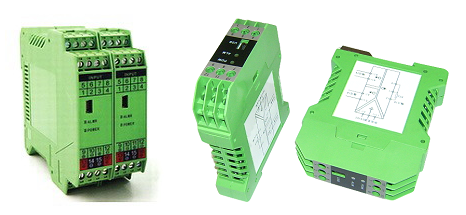

HD全系列信号隔离器

                                                   HD 全系列信号隔离

                              (一入一出/ 一入二出/ 一入三出/ 一入四出/ 双路/ 四路）

       HD信号隔离器，将各种直流/交流信号（电流、电压、毫伏）以及各种传感器信号（热电阻、热电偶、电阻）隔离转换成所需的标准直流信号如4～20mA、0～10V等，实现输入／输出／电源间三方相互隔离，消除地回路，减少干扰；HD信号隔离器输入、输出选择范围广，具有高保护、全隔离、抗干扰、精度高、功耗低、体积小、频响宽等优点，标准DIN35导轨安装便于检测与维护，使用简单方便。广泛用于航天、电力、石油化工、水处理、水泥等领域的数据采集、信号传输转换和DCS集散控制系统。

       HD信号隔离器，采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用；同时，数字化技术的应用有效提高了隔离转换精度，彻底克服了传统温度变送器线性差的缺点；内部采用数字化调校、自动动态零点校准、温度漂移自动补偿等诸多先进技术。

  一、产品规格：（115×99×22.5mm）

HD01温度隔离变送器(热电阻、热电偶)　           HD07称重信号变送器 (mv信号)    　　

HD02信号隔离器                             HD08无源信号隔离器

HD03隔离配电器（二线制4～20mA）          　　　  HD211一入二出信号隔离器

HD04电阻信号隔离器 (0～10kΩ) 　　　　　　 　　     　HD221二入二出信号隔离器

HD05频率信号隔离器 (0～10KHZ)              HD223二入二出隔离配电器        　

HD06交流信号隔离器　　　　　　　　　　　　　　　       HD41一入四出信号隔离器　　

  二、产品特点

 ◇ 输入/输出/电源之间全隔离，强大的抗电磁干扰能力

 ◇ 采用了先进的数字化技术，线性好，精度高

 ◇ SMT表贴工艺及厚膜集成技术，可靠稳定

 ◇ 自动零点自动校准，自动温度补偿技术

 ◇ 标准DIN35导轨安装，装卸方便,适合密集安装

 ◇ 体积小巧，外形美观，隔离与变送一体

 ◇ 带电源指示灯和线路故障指示灯

◇ 规格全：一入一出、一入二出、二入二出、一入四出



  三、产品选型　　  　　I、产品规格：（一入一出型）

名称	基本型号	输入种类 *		输出种类 *		供电
		输入代码	输入信号	输出代码	输出信号
热电阻、热电偶信号隔离器	HD01-	P K	PT100热电阻 K型热电偶及其它	1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ Q/	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它	24V
直流信号隔离器	HD02-	1 2 3 4 5 6 7 8 9 Q	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它
隔离配电器	HD03-	1	现场二线制变送器输出信号：4～20mA 配电电源：19～28VDC
滑线电阻 变送器	HD04-	1 2 3 4 Q	0～500 Ω 0～1K Ω 0～5K Ω 0～10K Ω 其它量程
频率信号 变送器	HD05-	1 2 3 4 5	0～100 HZ 0～1K Ω 0～5K Ω 0～10K Ω 其它量程
交流信号 变送器	HD06-	1 2 3 4 5 6 7 8 Q	0～100V , 0～200V 0～300V 0～500V 0～1A 0～2A 0～3A 0～5A 其它
mv信号变送器	HD07-	1 2 3 4 Q	0－10mv 0－15mv  0-20mv 0-30mv 其它
无源隔离器	HD08-	1 2 3	4～20mA 0～20mA 0～10mA	1 2 3	4～20mA 0～20mA 0～10mA	无电源

* ： 1 ）输入和输出可以任意组合； 特殊的输入 / 输出型号请向我们确认,用Q表示；

     2 ）选用HD01温度变送器请注明测量温度范围；如HD01-P5（0－200℃）

     3 ）选型举例： HD02-46 为电流输入隔离器，输入4～20mA ，输出0～10V

II、产品规格：（一入多出型、二入二出型）

名称	基本型号	输入种类 *		输出种类 *		供电
		输入代码	输入信号	输出代码	输出信号
一入二出隔离器	HD211－	1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ Q/	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它	1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ Q/	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它
二入二出隔离器	HD221－					24V
一入三出隔离器	HD31-
一入四出隔离器	HD41-

* ： 1 ）输入和输出可以任意组合；

2）选型举例： HD211-44表示，输入1路 4～20mA ；输出2路 4～20mA　　　

　　　　　　　 HD41-44表示，输入1路 4～20mA ；输出4路 4～20mA

III、接线图：（一入一出型、一入二出、二入二出型）

四、具体型号资料

 1、  HD01热电阻、执电隅信号隔离器

输入信号：PT100，CU50，CU100等热电阻；K、S、E、B、R、T、J型热电偶

输出信号：4—20mA，0—20mA；1--5V，0--5V, ，0—10V，0—100mV其它

功  能：将热电阻、热电隅电势值转换转换与之成线性关系的直流信号,隔离型具有抗干扰和高压, 保护及电流 尖峰抑制作用.非隔离型具有远距离传输信号优点

2、  HD02直流信号隔离器：

输入信号：4—20mA,0—10mA，0—20mA,0—5v,0—10V,1-5V

输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它

功  能：将各种直流电信号转换成所需要的直流信号,  实现信号之间的直接电隔离,消除地回路减少干扰,亦具有高压保护和电流尖峰抑制作用。

3、 HD03二线制隔离配电器

输入信号：4—20mA

输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它,

功  能：为现场二线制4-20ma变送器提供隔离电源,并将变送器电流输出信号隔离转换

呈所需要的各种信号.

4、  HD04电阻信号隔离器

输入信号：0—1KΩ，0—5KΩ，0—10KΩ，0—20KΩ，其它阻值0--20 KΩ内都可以

输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它

功  能：将滑线电阻阻值转换为与之成线性关系的直流信号,隔离型具有抗干扰和高压保

护及电流尖峰抑制作用.并具有远距离传输信号优点.

5、  HD05频率信号隔离器

输入信号：0—20HZ，0—50HZ，0—1KHZ，0—10KHZ，其它

输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它

功  能：将频率信号转换为与之成线性关系的直流信号,隔离型具有抗干扰和高压保护及

电流尖峰抑制作用.并具有远距离传输信号优点.

6、  HD06交流信号隔离器：

输入信号：0—1A，0—2.5A，0—5A，0—10A； 0--100V，0—300V，0—500V其它

输出信号：4—20mA，0—20mA，0－5V，0－10V，0—100mV其它量程

功  能：将交流电信号经安匝感应隔离转换成标准直流信号输出,输入与输出信号呈线性

关系。

7、  HD07称重MV信号变送器：　　　

输入信号：0-1mv, 0-10mv，0-20mv，0-50mv，0-100mv，其它量程

输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它

功  能：将各种直流毫伏信号转换与之成线性关系的标准直流信号,隔离型具有抗干扰和

高压保护及电流尖峰抑制作用.并具有远距离传输信号优点.

8、  HD08无源信号隔离器　　　　

输入信号：4—20mA，0—10mA

输出信号：4—20mA，0—20mA

功  能：无需外供电源即可将输入信号按1:1隔离输出相对应的电流信号,具有隔离电路的

所有特性

10、HD221双路信号隔离器(二入二出)

输入信号：双路输入4－20mA ，0－5V，0－10V　　其它

输出信号：双路输出4－20mA ，0－5V，0－10V　其它

功  能：将输入量的直流信号经隔离转换成两组输出量的直流信号，从而实现对被

测信号精确测量的仪器。该变送器输入、输出、电源、通道间四方全隔离隔离，抗

干扰。
