HDK 通用压力变送器

                     HDK 扩散硅压力变送器

　　      （通用型压力变送器: 表压、绝压、真空负压 /气压、液压、油压）

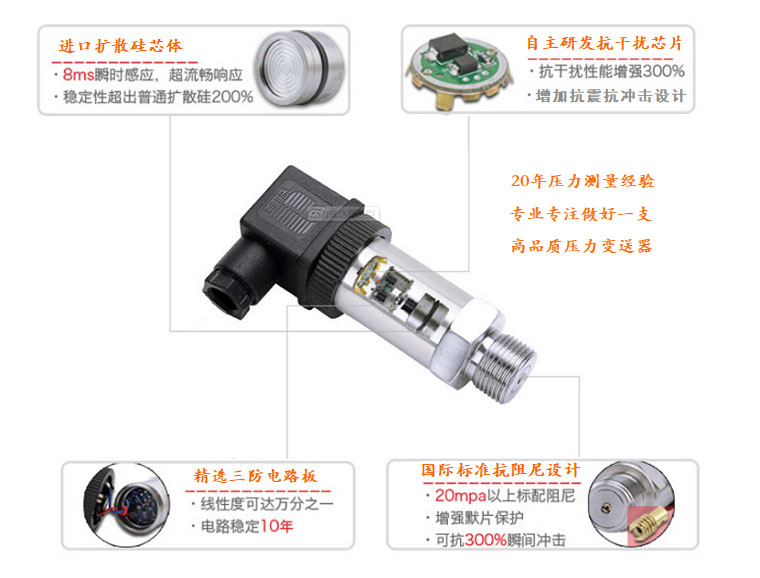

概述： HDK压力变送器是引进美国先进的技术工艺，采用进口扩散硅芯体的高品质产品，精湛的不锈钢全封焊结构和完善的装配工艺，使产品具有良好的防潮性能和优良的介质兼容性； 电路部分的关键元器件、压力敏感芯子均选用国际著名品牌，利用专用线性放大芯片进行放大及线性化，电路部分增加抗干扰设计，处理高精度、长期稳定性优，抗干扰、抗过载、抗冲击能力强，可测量腐蚀性气体、液体的绝压、表压、负压。

  广泛应用于冶金、航空、航天、石油化工、电力、医药、食品等自动化控制领域。具有防爆、防潮、防腐产品，可用来测量水、油类、粘稠液体、气体等多种介质的压力。 产品广泛大量应用于各种自动化压力测量现场。

应用范围：

◇ 工业过程压力检测与控制          ◇ 楼宇自控、恒压供水

◇ 机械液压、压铸、中央空调系统      ◇ 电站运行、机车制动系统

◇ 石化、环保、轻工、机械、冶金     ◇ 水箱、水罐液位压力测量

◇ 高温蒸汽压力测量              ◇ 真空压力容器负压测量

◇ 大气压力值测量/绝压测量          ◇ 其它压力自控检测系统　
 　　　　　　　　　　　　　　　　

产品特点：

◆ 采用进口扩散硅芯片，精度高、长期稳定性好

◆ 激光调阻温度补偿，使用温域宽；表压，绝压，负压均可测量

◆ 内置316不锈钢隔离膜片，不锈钢外壳，有卓越的抗腐蚀性

◆ 产品精度高：0.1%FS，0.25%FS，0.5%FS

◆ 三防漆电路板：防水、防潮、防尘，耐冷热冲击，耐盐雾，耐振动

◆ 现场显示可选：(1)LED数字显示 (2)液晶显示

◆ 精湛的不锈钢全封焊结构和完善的装配工艺

◆ 抗干扰设计，适合恶劣使用环境　　　　　　　　　　　　　　　　

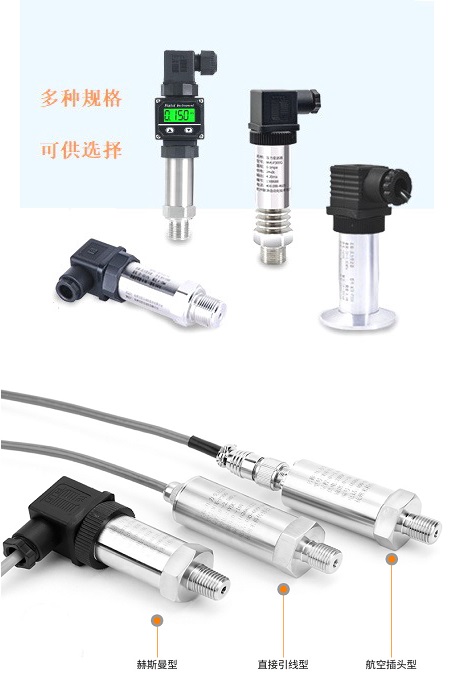

◆ 有多种类型可供选择：标准型、防爆型、高温型、高压型、卫生平膜型，液位型

技术参数：

 1. 测量范围： -100KPa—0，0－100kPa至0－60Mpa；

     液位测量型: 0－1m，0－5m,0-10m,0-50m

 2． 输　　出： (1)二线制电流输出：4—20mA，0－10mA

    （2）三线制电压输出：0－5V，1－5V, 0－10v

 3． 测量介质：各种气体、液体、油类介质

 4． 工作方式：表压(0-60MPa)、绝压(0-60Mpa)、负压(-100KPa-0)

 5． 精　　度：±0.1%FS，±0.25%FS，±0.5%FS

 6． 供　　电：24VDC　　　　　　　　　　　　　　　　　　　　

 7． 工作温度：-20℃－60℃

 8． 连接螺纹：M20×1.5、M14×1.5外螺纹，或用户自选定做　

 9． 测量介质：对316L不锈钢无腐蚀的气体、液体介质；浆状粘稠介质使用平膜无腔型

 10． 过载能力：150 % F·S；200 % F·S

11． 温度补偿：0--60℃，补偿值≤0.02% F·S/℃

12． 防爆标志：ExdII CT6　（国家级防爆认证）

选型说明：

   如：ＨＤＫ－Ａ1－１０ＭＰa，表示HDK 压力变送器，输出二线制4-20mA, 精巧外壳赫思曼出线，量程0-10MPa

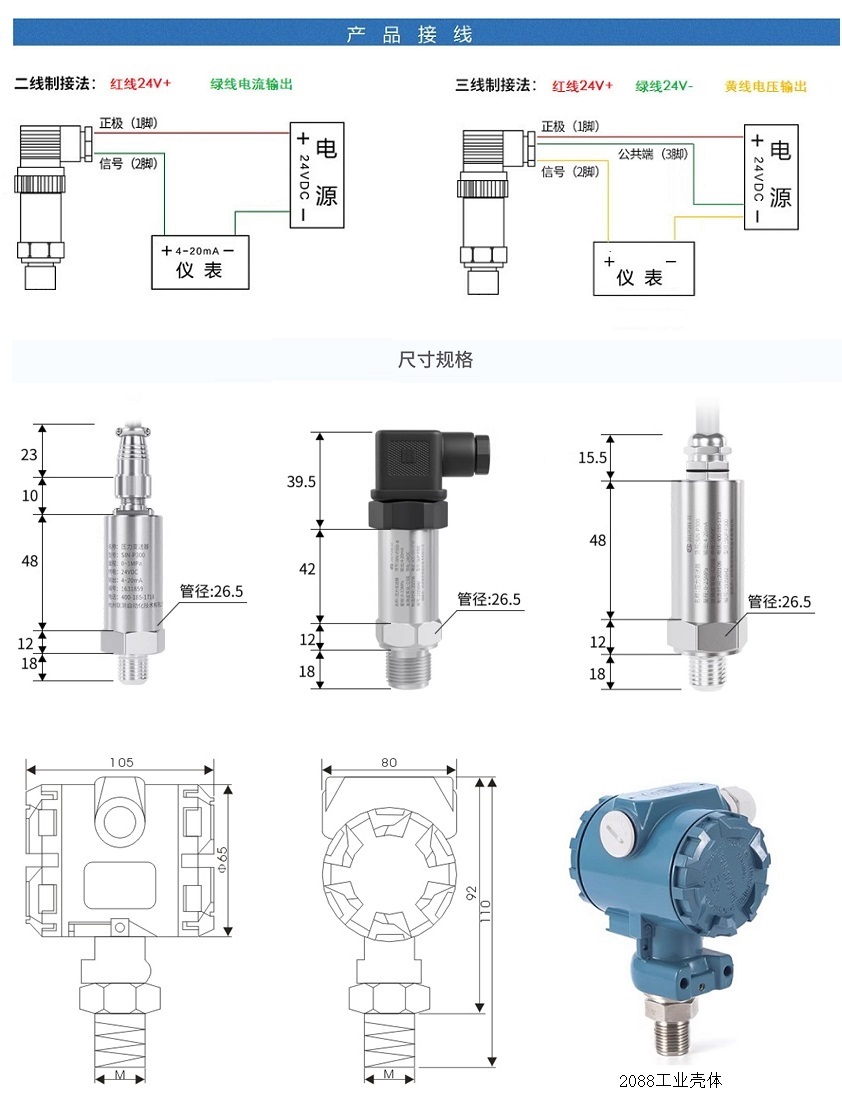

安装使用示意图：

  外形尺寸图：

    （1）精巧型外形尺寸

    （2）2088工业壳体外形尺寸
