PCM301防爆压力变送器

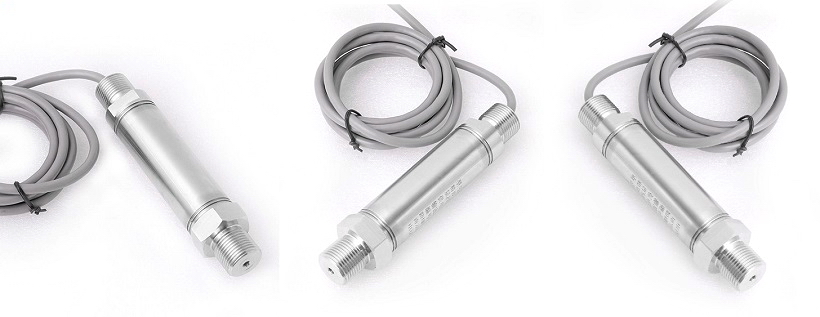

                     PCM301 / PCM401 防爆压力变送器

                               (专业防爆型工业级产品）

 概述： PCM301 (PCM401)防爆压力变送器引进美国的先进技术工艺，采用进口芯体，精湛的不锈钢全封焊结构的完善的装配工艺，具有良好的防潮性能和优良的介质兼容性，可用于许多工业过程场合的多种介质中；电路部分的关键元器件、压力敏感芯子均选用国际著名品牌，高精度、低漂移、抗干扰、抗过载、抗冲击能力强，可以测量有腐蚀性气体、液体的绝压、表压、负压。

广泛运用于冶金、航空、航天、石油化工、电力、医药、食品等自动化控制领域。具有防爆、防潮、防腐产品，可用来测量水、油类、粘稠液体、气体等多种介质。

 应用范围：

◇· 石油化工、天然气控制系统

◇· 工业过程检测与控制

◇· 楼宇自控、恒压供水

◇· 液压及气动控制系统

◇· 电站运行巡检、机车制动系统

◇· 石化、环保、空压、轻工、机械、冶金

◇· 热电机组

 技术参数:

1．  测量范围：-0.1MPa－60MPa－100 Mpa量程任选
2．  输　　出：(1)二线制4—20mA；　(2)三线制0-5V，1-5V，0-10V              　　　

3．  测量介质：对不锈钢无腐蚀的气体、液体介质　　　　　　　　　　　　　　　　

4．  显　　示：标准产品无显示　　　　　　　　　　

5．  工作方式：绝压、表压、负压可任选　　　　　　　　

6．  工作温度：-40－85 ℃
7．  精　　度：±0.1%FS，±0.25%FS，±0.5%FS

8．  供　　电：24VDC　（9—36VDC）　　　　　　　　　　　　　　　

9．  过载能力：150 % F·S

10． 绝缘电阻：≥2000M欧                               　　　　

11． 振动影响：对于10HZ-1HZ的机械振动，输出变化小于±0.1%FS，耐振动

12． 温度补偿：0--70℃，补偿值≤0.02% F·S/℃　　　　　　　

13． 连接螺纹：M20×1.5、M12×1外螺纹，或用户自选　　　　　　　　  　　　　　　

14． 防爆标志：ExdII CT6Gb（国家防爆认证）

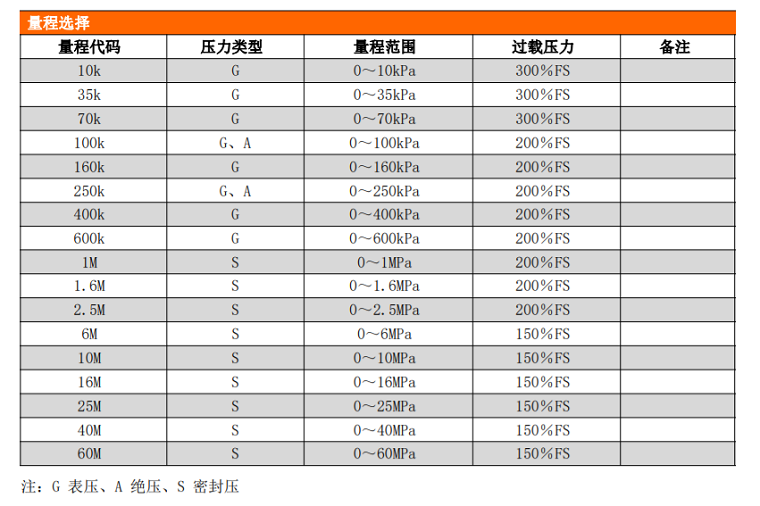

产品选型：

如：PCM301－Ａ1－１０ＭＰa，表示PCM301防爆压力变送器，输出二线制4-20mA, 不锈钢全封焊外壳，量程0-10MPa

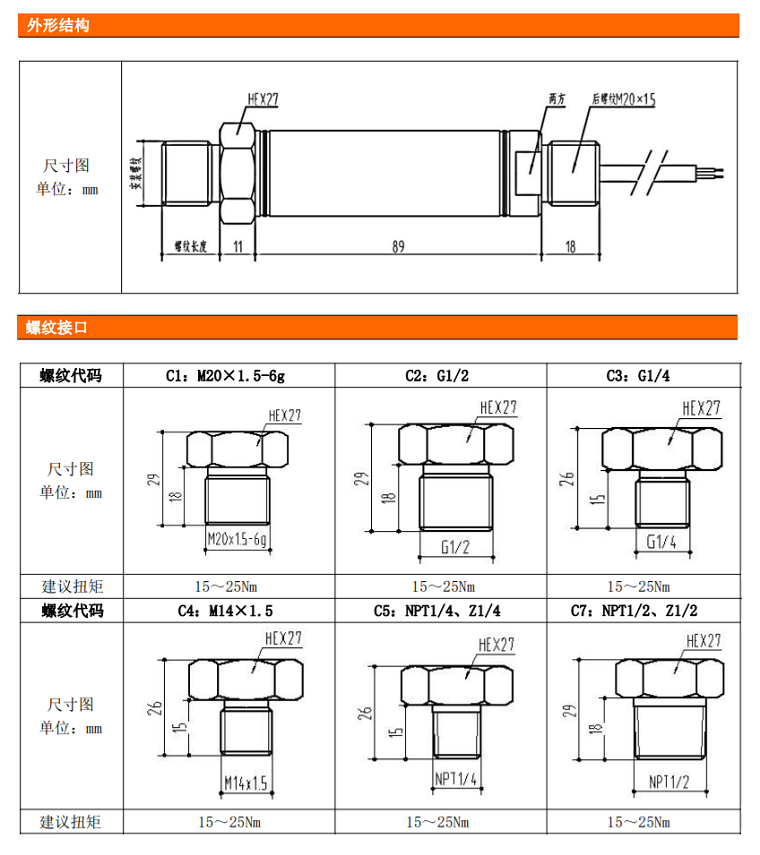

安装示意图：
