HDK-Y防水压力变送器（IP68)

                                                                     HDK-Y 防水潜水型压力变送器

                   （防护等级IP68，专业防水潜水型，可水下使用和室外露天的恶劣环境使用）

概述： HDK-Y 潜水型压力变送器是引进美国先进的技术工艺，采用进口扩散硅芯体的高品质产品，精湛的不锈钢全封焊结构和完善的装配工艺，使产品具有良好的防水性能和优良的介质兼容性，本产品可以放入水中使用，也可野外露天安装使用；电路部分的关键元器件、压力敏感芯子均选用国际著名品牌，利用专用线性放大芯片进行放大及线性化，处理精度高、长期稳定性优，抗干扰、抗过载、抗冲击能力强，316L不锈钢隔离膜片可测量腐蚀性气体、液体的绝压、表压。

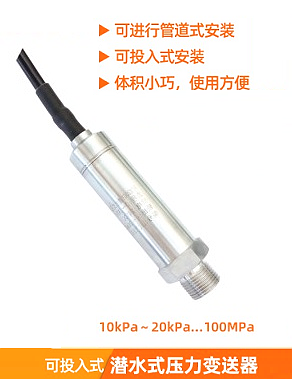

  防护等级IP68，可直接投入到被测液体中，进行管道式安装 或投入式安装，能够适用于环境较恶劣的露天现场，体积小巧，重量轻，易安装，使用方便简单。广泛应用于冶金、航空、航天、石油化工、电力、医药、食品等自动化控制领域。具有防水、抗振、抗冲击的特点，可用来测量水、油类、气体等多种介质的压力。

应用范围：

◇ 工业过程检测与控制　　　　　　         ◇ 楼宇自控、恒压供水，露天安装

◇ 液压测量：室外露天环境使用　　　        ◇ 电站运行、机车制动系统

◇ 石化、环保、轻工、机械、冶金       　◇ 环境较恶劣的野外水箱、水罐液位测量

◇ 其它自动控制和检测系统

产品特点：

◆ 采用进口扩散硅芯片，精度高、长期稳定性好

◆ 激光调阻温度补偿，使用温域宽；表压，绝压均可测量

◆ 内置316L不锈钢隔离膜片，不锈钢外壳，有卓越的抗腐蚀性

◆ IP68的专业防护，可水下使用，可露天恶劣环境使用

◆ 三防漆电路板：防水、防潮、防尘，耐冷热冲击，耐盐雾，耐振动

◆ 适用于与316L不锈钢兼容的种各水、汽、油介质

◆ 精湛的不锈钢全封焊结构和完善的装配工艺

◆ 抗干扰设计，适合恶劣使用环境　　　　　　　　　　　　　　　　

◆ 有多种安装螺纹可选：M20×1.5、M14×1.5、G1/4、G1/2

技术参数：

 1. 测量范围： 0－10kPa，0－100kPa，0－600kPa，0－1.6MPa,0－2.5MPa,0－6MPa,0－16MPa至0－100Mpa；

    液位测量型: 0－1m，0－2m,0－3m,0－4m,0-5m,0－6m,0－8m,0－10m,0－15m至0-50m

 2． 输　　出： (1)二线制4—20mA  (2)0-5V, 1-5V, 0-10V

 3． 测量介质：各种液体或气体介质，水、汽、油

 4． 工作方式：表压(0-60MPa)、绝压(0-60Mpa)

 5． 精　　度：±0.5%FS

 6． 供　　电：24VDC　(18-36VDC)　　　　　　　　　　　　　　　　　　　

 7． 工作温度：-20℃－80℃

 8． 连接螺纹：M20×1.5、M12×1外螺纹，或用户自选定做　

 9． 测量介质：对316L不锈钢无腐蚀的气体、液体介质，对于浆状介质（粘稠度较高）使用平膜无腔型　　　　　　　　　　　　　　　　　　　　

 10．过载能力：150 % F·S, 防护等级：IP68

 11．温度补偿：0--60℃，补偿值≤0.02% F·S/℃

 12． 外壳材质：外壳不锈钢，与介质接触部分为316L隔离膜片

选型说明：

如：ＨＤＫ-Y－Ａ1－１０ＭＰa，表示HDK300 防水压力变送器，输出二线制4-20mA, 全不锈钢结构，量程0-10MPa

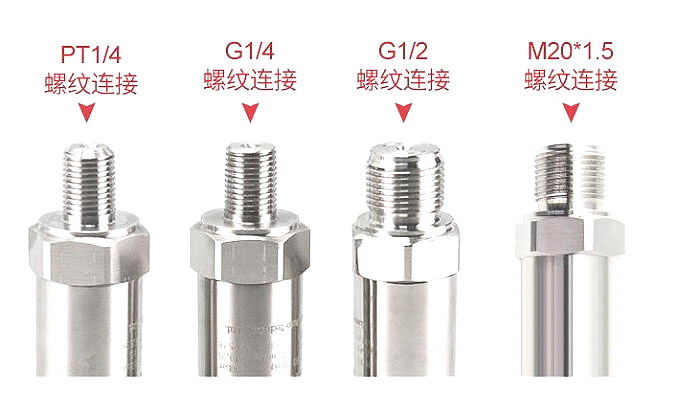

安装使用示意图和常用螺纹示意图：

  外形尺寸图：
