XSE高精度数显仪(0.05)
- 用途及特点:

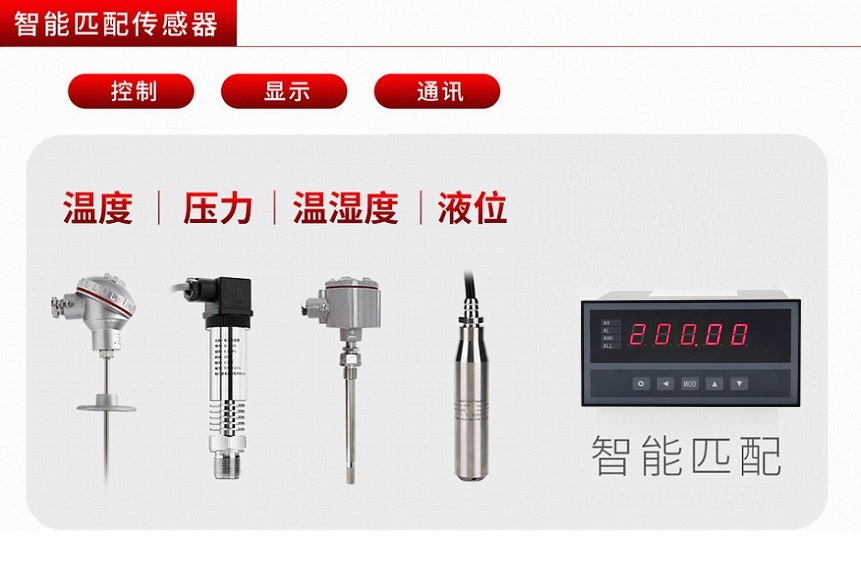

XSE高精度数显表适合于工业现场的高精度测量,与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位,成分、力、位移等物理量的测量控制。
◇ 输入信号:电压/电流/热电阻/热电偶/mV/电位器等信号 - ◇ 精度:±0.05%FS,测控周期:0.2秒;
- ◇ 输入15段折线修正功能,有效提高测量精度
◇ 1--4点报警,1路变送输出 - ◇ 外形:160×80,96×48,96×96
- ◇ 供电:220VAC,24VDC或12VDC
- ◇ 测控周期:0.2秒
- ◇ 显示范围:-19999-45000,5位LED显示
- ◇ 选配功能:4 点报警,变送输出、通信、打印、记录、外供变送器电源
产品选型:
代 码 | 说 明 | |||||||||||
XSE/ | 高精度数字式智能仪表 | |||||||||||
外型尺寸 | A- | 横式160×80×125 | ||||||||||
B- | 96×96×112(W×H×L) | |||||||||||
C- | 横式96×48×112 | |||||||||||
|
| |||||||||||
面板形式 | H | 横式(普遍常用) | ||||||||||
F | 方形 | |||||||||||
显示方式 | 1 | 测量值(红色) | ||||||||||
2 | 测量值(红色)+设定值(红色) | |||||||||||
3 | 测量值(红色)+光柱(绿色) | |||||||||||
Y | 液晶显示 限A-H型和B型 | |||||||||||
输入信号 | E | 热电偶或辐射感温计 | ||||||||||
R | 热电阻或电阻 | |||||||||||
I | 直流电流 | |||||||||||
V | 直流电压 | |||||||||||
M | MV信号 | |||||||||||
W | 电位器 | |||||||||||
报警点数(注1) | T | T0:无报警 T1-T4:1-4个报警点 | ||||||||||
变送输出 | A0 | 无输出 | ||||||||||
A1 | 电流输出:4-20mA,0-10MA,0-20MA | |||||||||||
A2 | 电压输出:0-5V,1-5V | |||||||||||
A3 | 电压输出0-10V | |||||||||||
A4 | 其它输出 | |||||||||||
外供电源 | B0 | 无外供电源 | ||||||||||
B1 | 外供24VDC | |||||||||||
B2 | 外供12VDC | |||||||||||
B3 | 外供精密电压源 | |||||||||||
B4 | 外供精密恒流源 | |||||||||||
通讯接口 | S0 | 无通讯接口 | ||||||||||
S1 | RS-232 | |||||||||||
S2 | RS-485 | |||||||||||
仪表电源 | V0 | 220VAC | ||||||||||
V1 | 24VDC | |||||||||||
V2 | 12VDC | |||||||||||
V3 | 其它 | |||||||||||
打印功能 | P | 打印功能,不带可省略(限A、B型表) | ||||||||||
记录功能 | R | 记录单元,不带可省略(限A、B型表) | ||||||||||
非标准功能 | N | N表示带非标功能 |

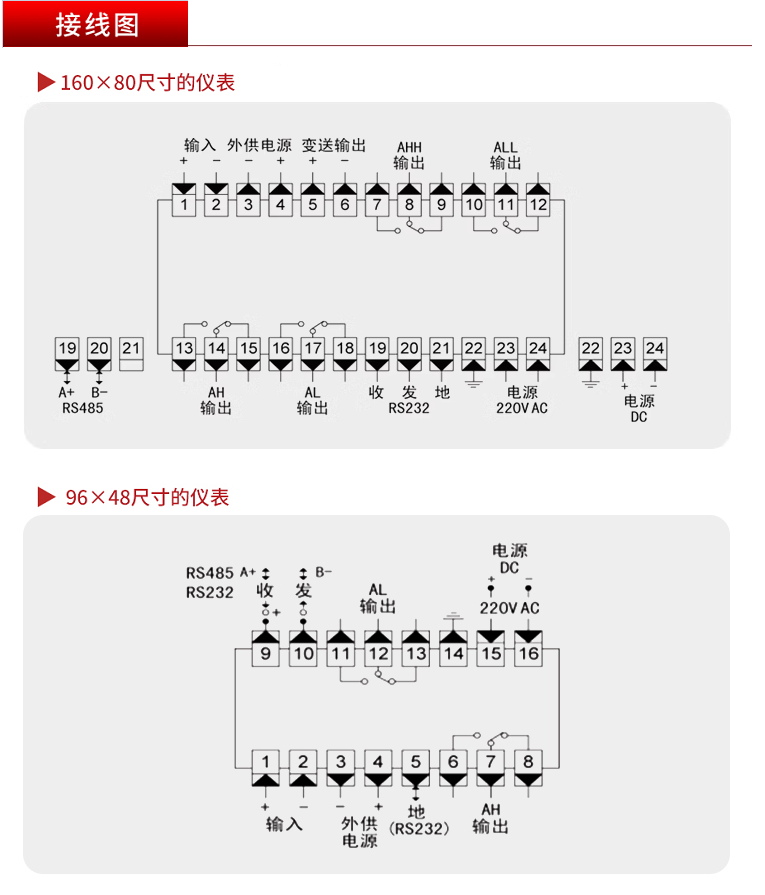

产品接线:
