CHB力值显示控制仪
CHB称重显示器是一款专用力值显示控制仪表，它与各种拉压力传感器配套使用，实现重量及拉压力的测量、显示 及报警控制等等功能。 本仪表可接收来自拉压力传感器的MV、4－20mA、0-5v、0-10v等信号，并可给传感器提供精密10v电源，带清零、报警、峰值保持功能，具有净重、毛重显示，峰值、谷值显示。大量应用于工业自动化测量控制系统中。
产品详细
CHB 力值显示控制仪
（精度0.05%／5位显示／2点报警控制／精密10V输出）
- 用途：CHB称重显示器是一款专用力值显示控制仪表，它与各种拉压力传感器配套使用，实现重量及拉压力的测量、显示及报警控制等功能。 本仪表可接收来自拉压力传感器的MV、4－20mA、0-5v、0-10v等信号，并可给传感器提供精密10v电源，带清零、报警、峰值保持功能，具有净重、毛重显示，峰值、谷值显示。
- 大量应用于工业自动化测量控制系统中。
- 技术参数：
- 1．准 确 度： 0.05%FS，测控周期0.1S，分辩率1／60000，16位A／D转换器
- 2．报警输出： 6种报警方式自由设定选择,更加灵活适应现场
- 3．报 警 点： 带2个报警比较控制点，继电器输出：触点容量220VAC,3A
- 4．单位显示： t， kg， g， KN 四个指示灯，可现场自由选择
- 5．工作电源： 220VAC／功耗5－7W
- 6．显示范围： 5位显示-19999－45000，小数点位置可设定
- 7．显示颜色： 红色ＬＥＤ
- 8．外供电源： 带外供精密10v电源(150mA),给现场测力传感器供电
- 9．其它功能： 清零、峰值、谷值、毛重、净重等
代 码 | 说 明 | |||||
CHB- | 0.05级，10次／秒 | 力值显示控制仪 | ||||
CHBE- | 0.05级，10次／秒，带变送输出或通讯 | 力值显示控制仪 | ||||
外形尺寸 | AH | 横式160×80×125 | ||||
CH | 横式96×48×82 | |||||
5位LED (-19999-45000) | ||||||
输入信号 | 配接应变式传感器， | 适应0.8-2.5mV/V | ||||
比较输出 | 带2点继电器输出 | 250VAC | ||||
变送输出 | A1 | 4～20mA， 0～10mA,，0～20mA | ||||
A2 | 1～5V， 0～5V | |||||
A3 | 0～10V | |||||
外供传感器激励电源 | B1 | 1路精密10V恒压源输出（150mA） | ||||
通讯输出 | M1 | Modbus-RTU协议RS232 | ||||
M2 | Modbus-RTU协议RS484 | |||||
V0 | 220VAC | |||||
CHB型标配：5位显示，2个报警点 +外供精密10V电源 | ||||||

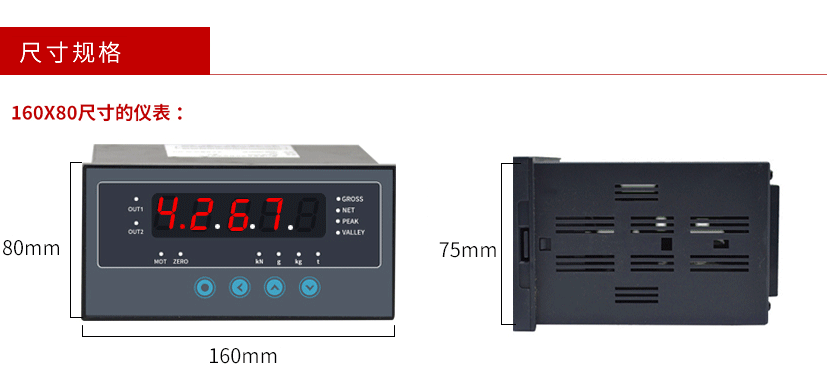

产品外形尺寸:

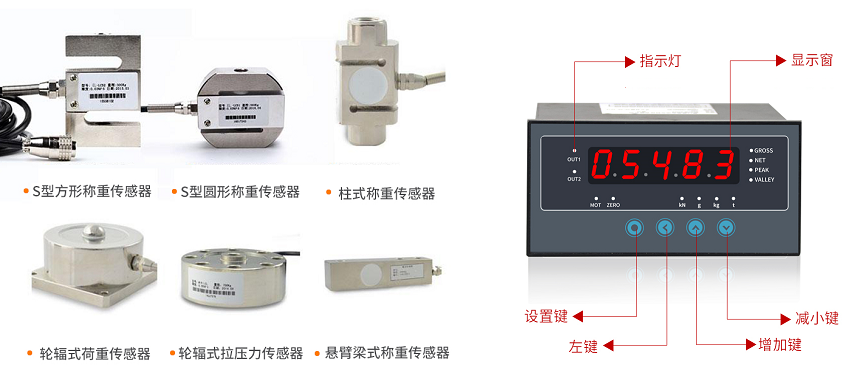

面板显示图及接线图:

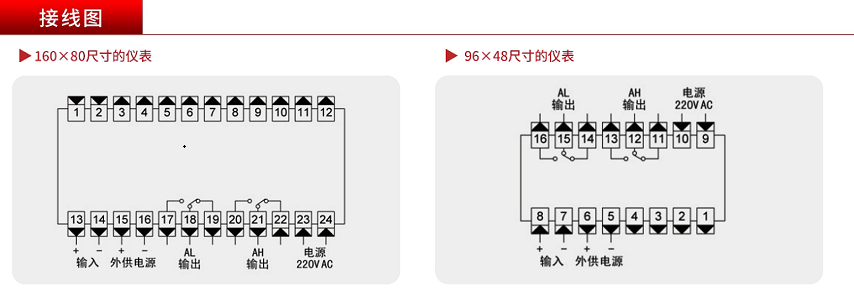

产品接线图:
