XSW数显仪表
XSW智能数显仪表与各类模拟量传感器、变送器配合，实现温度、压力、液位、重量的测量显示、变送、记录及报警控制。 大量应用于工业自动化测量控制系统中。信号输入：电压、电流、热电阻、热电偶、电位器等， 误差小于0.2%FS，16位A/D转换器，具备调校、数字滤波功能，多重保护、隔离设计、搞干扰能力强，可靠性高。万能输入，双显示，0.2级，测控10次/秒
产品详细

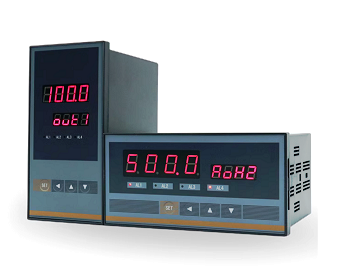

XSW智能数显仪表
(万能输入／双显示／0.2级／测控10次/秒）
- 用途： XSW智能数显仪表与各类模拟量传感器、变送器配合，实现温度、压力、液位、重量的测量显示、变送、记录及报警
- 控制，大量应用于工业自动化测量控制系统中。万能输入／双显示／测控速度10次/秒。
- ◇ 万能信号输入：电压、电流、热电阻、热电偶等，-1999-9999
- ◇ 双四位数码管显示（主显示+第二显示），其中第二显示可显示工程量单位等信息
- ◇ 0.2级精度，测控速度10次／秒，16位A／D转换器，具备调校、数字滤波功能。
- ◇ 多重保护、隔离设计、搞干扰能力强，可靠性高
- ◇ 对输入信号具有误差修正功能，带10段折线功能
- ◇ 1－4点报警可选，变送输出4－20mA，0－10V等可选

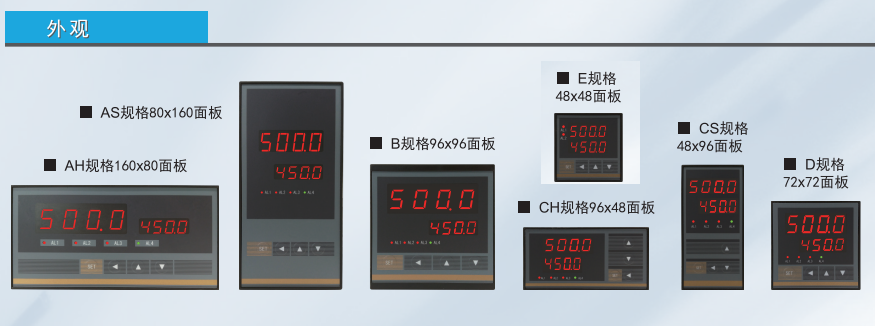

- ◇ 多种外型尺寸和面板形式：横式、竖式、方形
- ◇ RS485、RS232全透明、高速、高效的网络通讯接口
- ◇ 本仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活
- 技术参数：
- 1．准确 度：±0.2%FS，测控周期：0.1S，分辩率：1／60000，16位A／D
- 2．报警输出：6种报警方式,按鍵选择。继电器：触点容量220VAC，
- 4．打印椄口及打印单元：详见说明书
- 5．电 源：220VAC、24VDC、12VDC，功耗：5－7VA
- 6．工作环境：温度0－
- 7．显示范围：-1999－9999，小数点位置可设定
- 8．显示颜色：测量值绿色，设定值红色，光柱红色，或按定货要求
- 9．显示分辨力：1／10000
- 10．其它非标功能：清零、峰值保持、报警锁定、平均值显示、双隔离输出、掉电记忆
代 码 | 说 明 | |||||||||
XSW－ | 高精度数字式智能仪表 | |||||||||
外型尺寸 | AH | 横式160×80×125 | ||||||||
AS | 坚式80×160×125 | |||||||||
B- | 方形96×96×112（W×H×L） | |||||||||
CH | 横式96×48×82 | |||||||||
CS | 坚式48×96×82 | |||||||||
D | 方形72×72×75 | |||||||||
E | 方形48×48×110 | |||||||||
面板形式 | - | 双四位LED显示 | 双四位LED显示 | |||||||
输入信号 | － | 万能信输入 | 万能输入 | |||||||
报警点数（注1） | T | T0无报警 T1－T8：1－8个报警点 | ||||||||
变送输出 | A0 | 无输出 | ||||||||
A1 | 电流输出4-20mA ,0-10mA,0-20mA | |||||||||
A2 | 电压输出0-5V，1-5V | |||||||||
A3 | 电压输出0-10V | |||||||||
A4 | 电压输出-5－+5V | |||||||||
A5 | 电压输出-10－+10V | |||||||||
外供电源 | B0 | 无外供电源 | ||||||||
B1 | 外供24VDC | |||||||||
通讯接口 | S0 | 无通讯接口 | ||||||||
S1 | RS232 | |||||||||
S2 | RS485 | |||||||||
仪表电源 | V0 | 100--220VAC | ||||||||
V1 | 10--24VDC | |||||||||

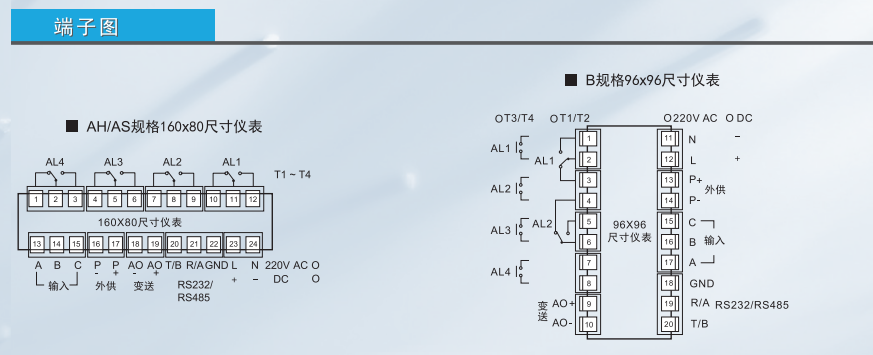

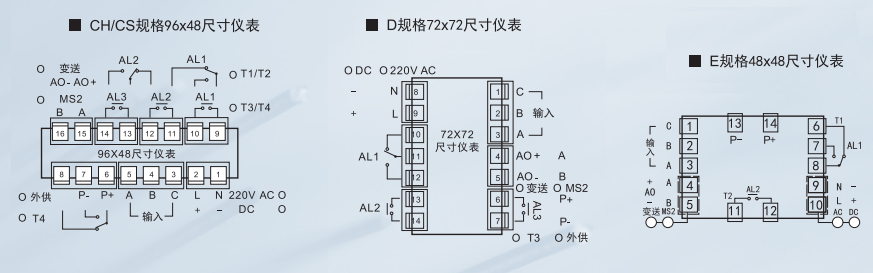

仪表接线图：
