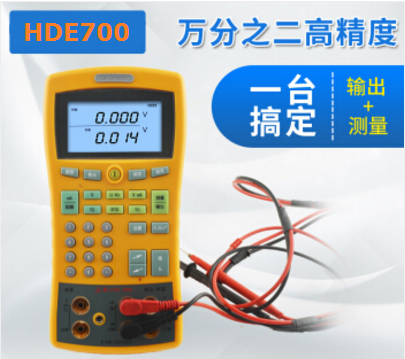

HDE700多功能过程校验仪(0.02)

HDE700多功能过程校验仪(0.02)

HDE700多功能过程校验仪,是一种先进的高精度多用途双通道便携式信号测量/输出仪表,能用于多种信号的测量及充当多种信号源,主要应用于工业现场和实验室信号的测量和校准。可输出和测量电压/电流/mv/电阻/频率/热电偶/热电阻等多种信号。带24V回路供电功能,可做回路校验仪使用。一台相当于多台校验仪表的功能,采用军品级元件,精度高,信号稳,精度高达±0.05%F.S,±0.02%F.S。先进的数字合成技术,可替代昂贵的进口产品。
产品详细
                                                   HDE700 多功能过程校验仪(0.02)

              (高精度双通道:输出/测量同步 V、mV、mA、Ω、HZ、RTD、TC)

概述: HDE700多功能过程校验仪,是一种先进的高精度多用途便携式信号测量/输出仪表,支持同步测量与输出电压、电流、mV、电阻、频率、热电偶、热电阻等各种工业过程信号,带24V回路供电功能,可做回路校验仪使用;加配外置高精度智能压力模块可用于现场校准压力变送器。采用先进的数字合成技术,精度高达±0.05%F.S,±0.02%F.S;一台仪表相当于多台校验仪表的功能,它能代替电流信号源、电压信号源、电阻箱、电子电位差计、频率计等测量校准仪器。主要应用于工业现场信号校准、故障诊断;也适用于化工、军工及各类研院所、实验室的信号测量与校准,可替代昂贵的进口产品。

  HDE700多功能过程校验仪,具有两路完全隔离的测量/输出通道,支持同时查看测量和输出值。有跃阶输出、连续输出、模拟变送器等功能;调节快速稳定精度高,主要用于传感器、变送器、调节器、记录仪、显示仪、阀门等自动化仪表的校准和检测;大量应用于实验室、仪表标定室、电厂、钢厂、化工厂、水泥厂、污水处理厂、生物制药厂、热力公司等,一机多用,能满足实验室及工厂的各种需求,是现场仪表技术人员的必备高精度工具。

一、产品特点: (HDE700多功能校验仪)



◇ 先进的数字合成技术,双通道完全隔离:支持输出和测量同步使用,功能强大;

◇ 输出/测量: mV ,V ,mA ,Ω,Hz ;8种热电偶TC;4种热电阻RTD;电流输出支持有源、无源;

◇ 超强保护功能:任意信号端口误接220V自动保护,有效克服误操作;

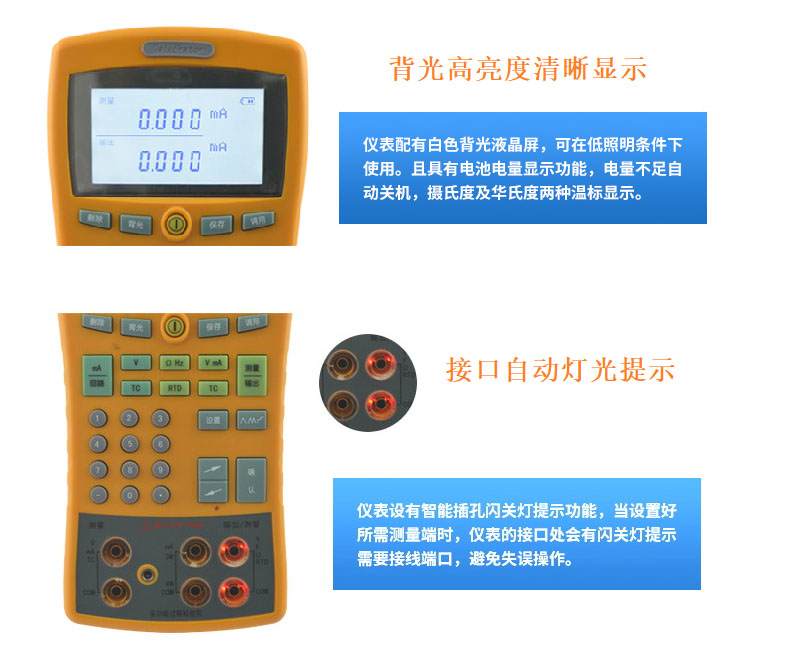

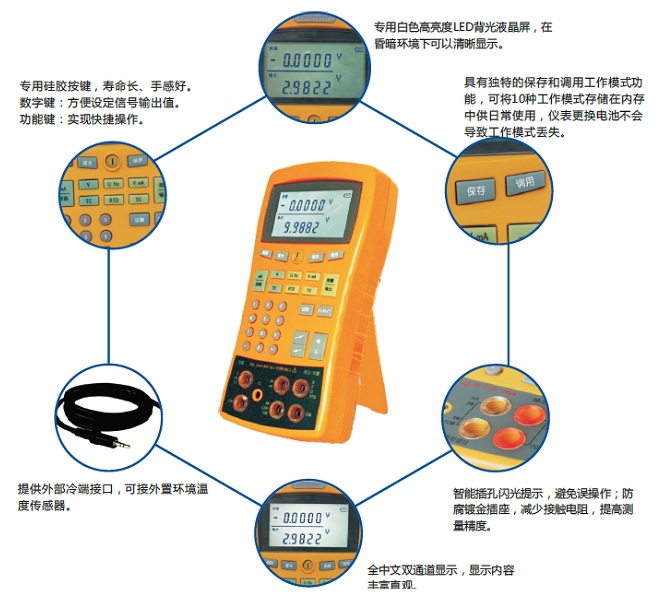

◇ 高档硅胶按键,寿命长手感好,双屏显示内容丰富,操作简单;

◇ 高性能数字信号源,高精度/高分辨率/高亮度背光液晶显示;

◇ 提供24V回路电源为现场仪表供电,可用作回路校验仪;

◇ 具有模拟2线/3线/4线制变送器功能和测量变送器功能;

◇ 提供手动步进、自动步进、0~100%阶跃和斜率输出功能;

◇ 热电偶测量和输出提供自动和手动两种冷端温度补偿;

◇ 支持根据需要自定义输出量程,0%~100%值自行调用;

◇ 仪表具有防水功能:防水等级IP67;

◇ 专用进口高精芯片,快、准、稳,精度可达±0.05%F.S,±0.02%F.S;

◇ 本表采用6节充电电池供电,支持电源适配器供电和充电;

◇ 可根据客户需要添加新的热电偶、热电阻种(用户定制);

◇ 可选配高精度智能压力模块以实现压力测量功能(选配)。


二、产品技术参数: (HDE700多功能校验仪)

1. 电压输出:0~125mV/0~10V

2. 电流输出:0~24mA(负载0~ 500Ω)

3.电阻输出:10~440Ω/400~3200Ω

4.频率输出:0~200Hz/200~ 2000Hz/2KHZ~20KHz

5.热电偶输出:热电偶J,K,T,E,R,S,B,N,R;

6. 热电阻输出:Pt100,Pt1000,Cu50,Cu100

7.电压测量:0~125mV/0~60V

8.电流测量:0~24mA

9.电阻测量:0~440Ω/0~3200Ω

10.频率测量:1~100HZ/100~1000HZ/1000~10000HZ/10K~100KHZ

11.热电偶测量:J,K,T,E,R,S,N,N;

12. 热电阻测量:Pt100,Pt1000,Cu50,Cu100

13.回路电源:24V ±5% (驱动电流24mA)

14.仪表精度:0.05%F.S,0.02%F.S

15.外形尺寸:长×宽×厚 = 200×96×47(mm)

16. 仪器重量:0.65 kg

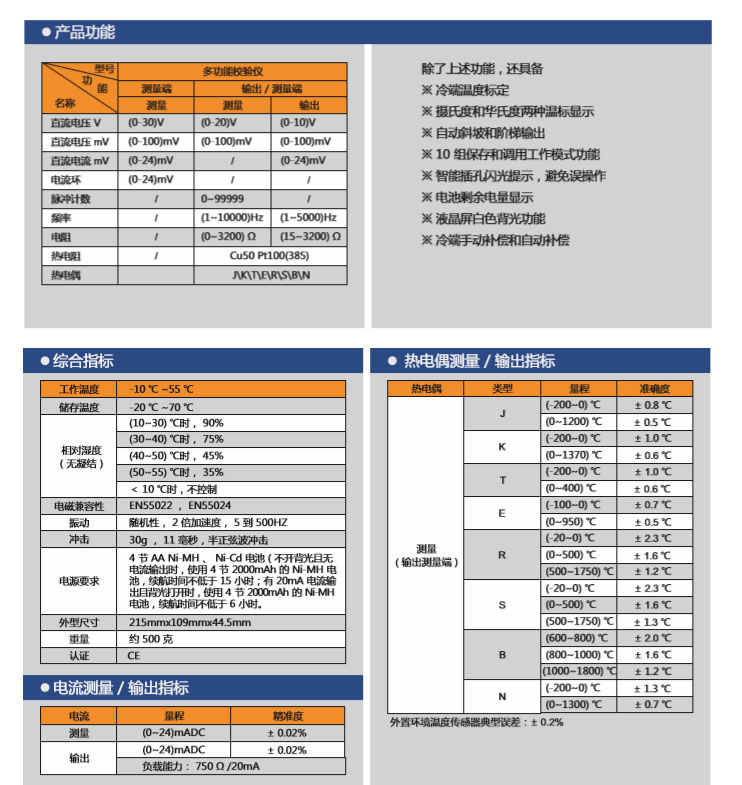

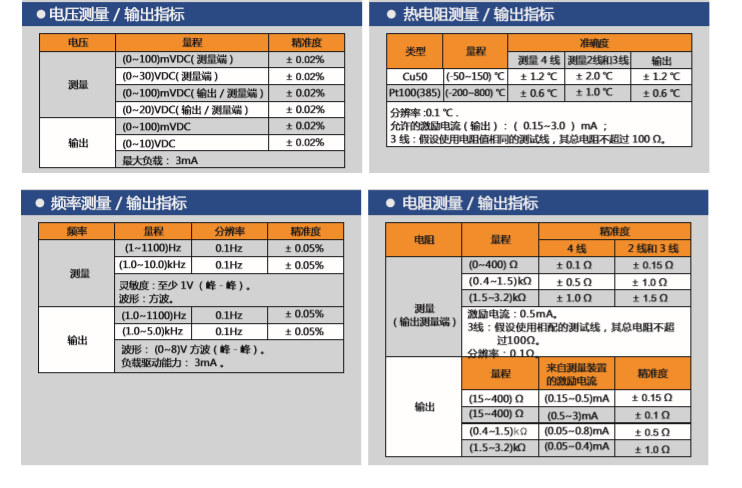

测量指标 (HDE700多功能过程校验仪)

功能

量程

准确度

0.02%F.S

0.05%F.S

直流电压

0-60.000V(上屏±30V)

0.02%+2

0.05%+2

直流电流

0~24.000mA(上屏±24mA)

0.02%+2

0.05%+2

毫伏

-15.000mV~80.000mV

80.00mV~125.00mV

0.02%+2

0.05%+2

电阻(2线 3线)

0.00Ω~440.00Ω

0.15Ω

0.25Ω

400.0Ω~3200.0Ω

1.0Ω

1.5Ω

电阻(4线)

0.00Ω~440.00Ω

0.10Ω

0.15Ω

400.0Ω~3200.0Ω

0.5Ω

1.0Ω

频率

1.000Hz~99.999Hz

0.01%+1

0.02%+1

100.00Hz~999.99Hz

1000.0Hz~9999.9Hz

10.000kHz~99.999kHz

热电偶

J、K、T、E、R、S、B、N

热电阻

Pt100、Pt1000、Cu50、Cu100



输出指标(HDE700多功能过程校验仪)

功能

量程

准确度

0.02%

0.05%

电压

0~10.000V

0.02%+2

0.05%+2

有源电流

0~24.000mA

0.02%+2

0.05%+2

无源电流

0~24.000mA

0.02%+2

0.05%+2

毫伏

-15.000mV~99.999mV

100.00mV~125.00mV

0.02%+2

0.05%+2

电阻

10.00Ω~440.00Ω

0.15Ω

0.25Ω

400.0Ω~3200.0Ω

0.50Ω

1.0Ω

频率

0.20Hz~200.00Hz

0.01%+1

0.02%+1

200.0Hz~2000.0Hz

2.000kHz~20.000kHz

热电阻

J、K、T、E、R、S、B、N

热电偶

Pt100、Pt1000、Cu50、Cu100









三、一般技术规格: (HDE700多功能过程校验仪)


一般技术规格


使用温度:-10 ℃~55℃

存储温度:-20℃~60℃

相对湿度:0~90%RH,非凝露

整机重量:650克

外形尺寸:200mm×96mm×47mm

供电方式:6节7#电池或交流适配器

通讯方式:支持PC通讯,通讯方式RS232

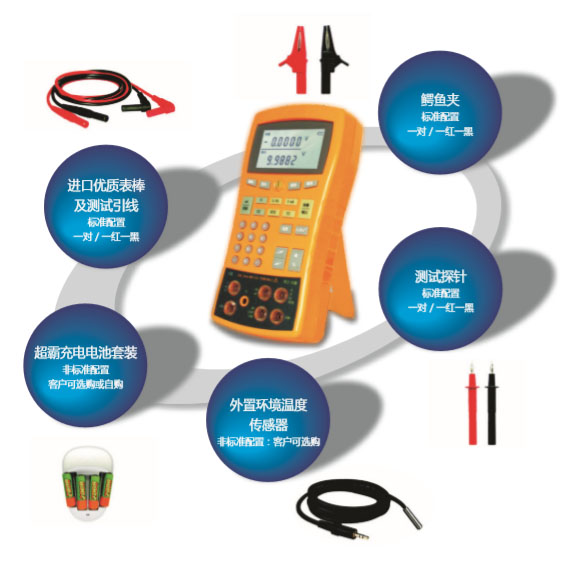

标准配件


配套表笔:高档表笔2付(输出线一付,测试线一付),鳄鱼夹一付

电源适配器:充电器一只

配套高档仪表箱一个

说明书和合格证各一份



附件





充电器一只





表笔2付(测量线和输出线各一付)





7#镍氢电池一组6节
