HDE001 电压电流信号源

HDE001 电压电流信号源

HDE-001手持式电压电流信号源/电压电流信号发生器,电压模拟输出0-5V/1-5V/0-10V,电流模拟输出0-20mA/4-20mA/0-22mA。带有粗调和细调两种模式,主要用于传感器、变送器、调节器、记录仪、显示仪表、工业阀门等各类热工仪表的现场调试。采用外部电源供电和锂电池供电两种方式,方便实用,仪表精度0.5%FS。
产品详细

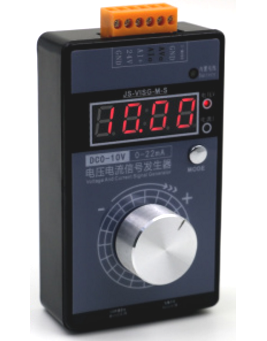

                            HDE001 手持式电压电流信号源

                                              (电压电流信号发生器:电压输出0-10V/电流输出0-20mA

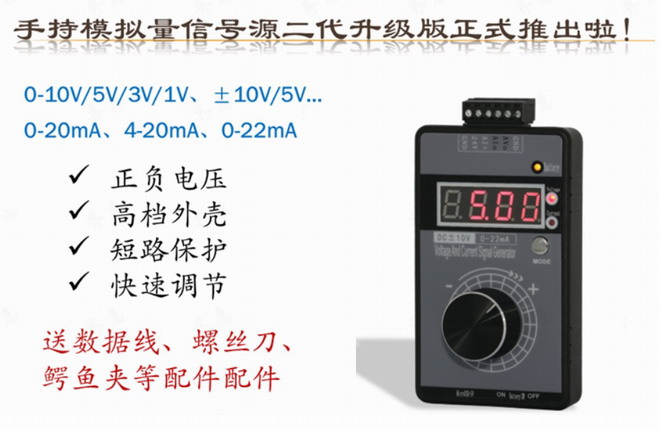

概述 HDE001手持式电压电流信号源/电压电流信号发生器,电压模拟输出0-5V/1-5V/0-10V±5V/±10V等,电流模拟输出0-20mA/4-20mA/0-22mA。带有粗调和细调两种模式,主要用于传感器、变送器、调节器、记录仪、显示仪表、工业阀门等各类热工仪表的现场调试。采用外部电源供电和锂电池供电两种方式,方便实用,仪表精度0.5%FS

  HDE001电压电流信号源采用数字编码器调节输出,顺时针旋转为增加“+”,逆时针旋转为减小“一”,使用简单,直观方便,大量应用于工业自动化现场,是仪表检测维护技术人员的理想工具。

一、主要技术特点:

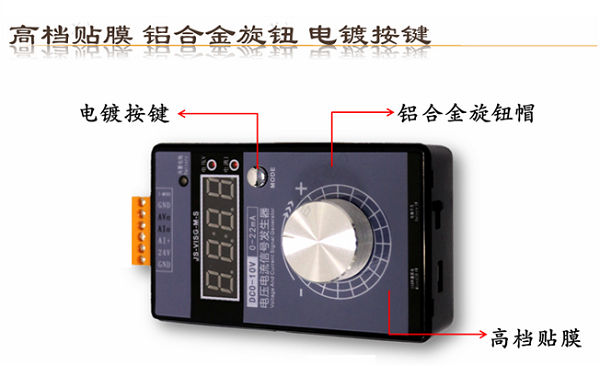

采用先进的数字编码器旋钮调节输出,经久耐用,不受环境影响

使用简单直观方便:顺时针旋转为“+”,逆时针旋转为“一”

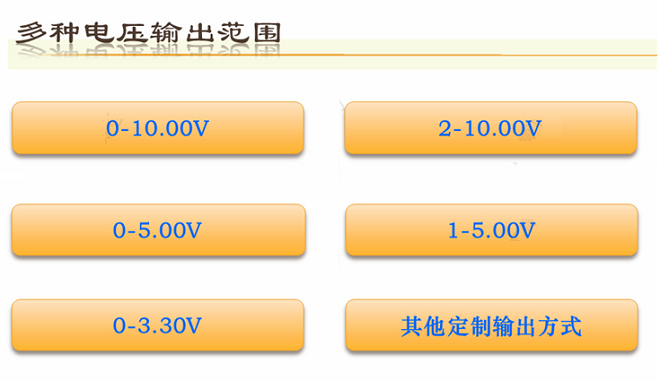

线性输出:0-5V/0-10V/0-20mA/4-20mA/0-22mA,粗调/微调

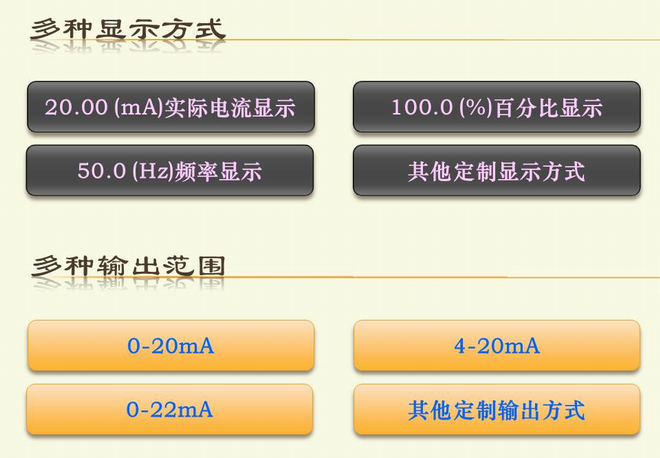

可根据需要设置显示:10.00V/20.00mA /100% /50.0HZ

可模拟二线制/三线制/四线制变送器功能,有源/无源输出

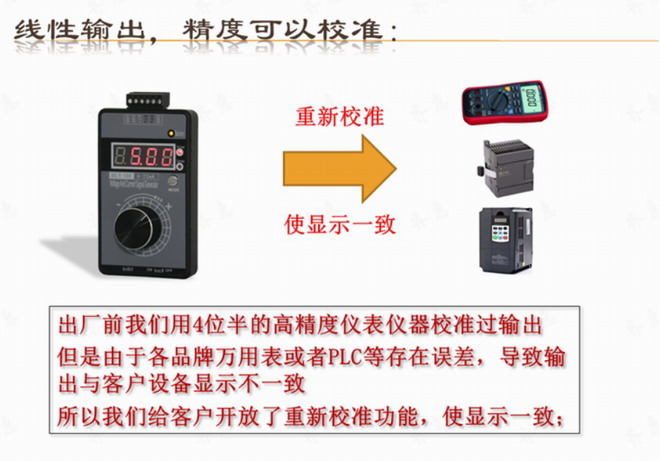

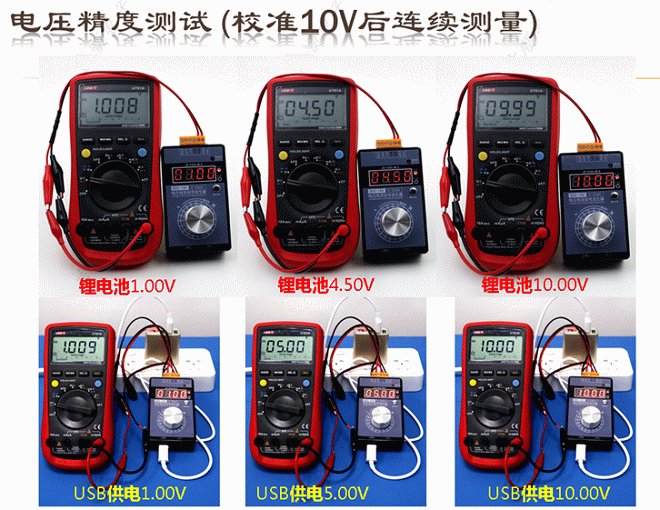

电压输出10.00V,校准后精度0.01V

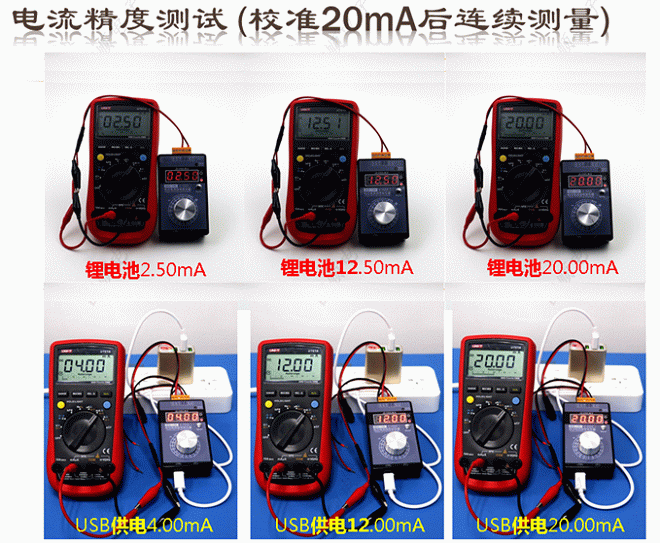

电流输出0-20.00mA,校准后精度0.01mA

4-20.00mA,旋钮最小调节数字为0.01mA

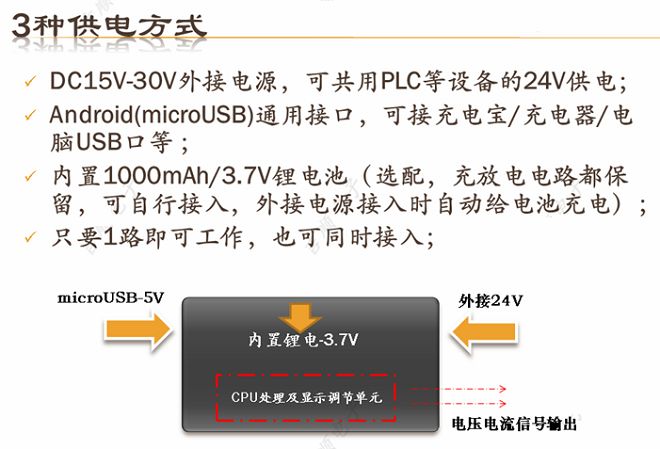

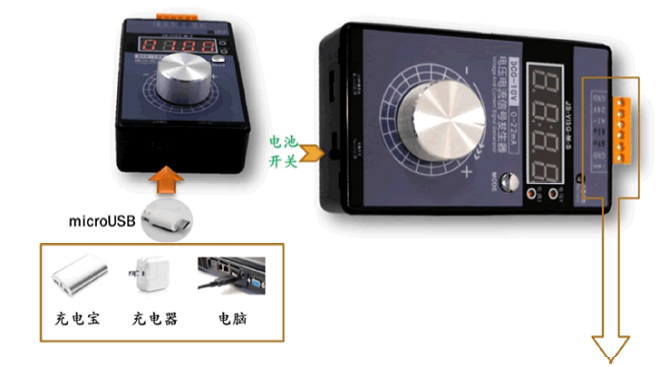

三种供电模式: (1) 24V外部供电 (2)锂电池供电 (3)USB口供电

4位0.4寸LED数码管显示;调节精度0.01V/0.01mA



二、输出技术指标: HDE001手持式电压电流信号源

技术参数

输出电压

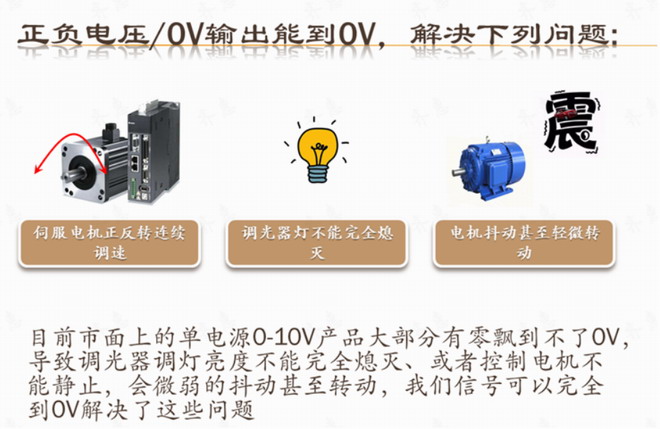

0 - 5.00V/1 - 5.00V±5.00V

0 - 10.00V/2 - 10.00V±10.00V

输出电流

0 - 20.00mA/4 - 20mA

负载电阻10-500Ω

供电方式(1)

外接24V(DC15V-30V);功率1W(充电时5W)

供电方式(2)

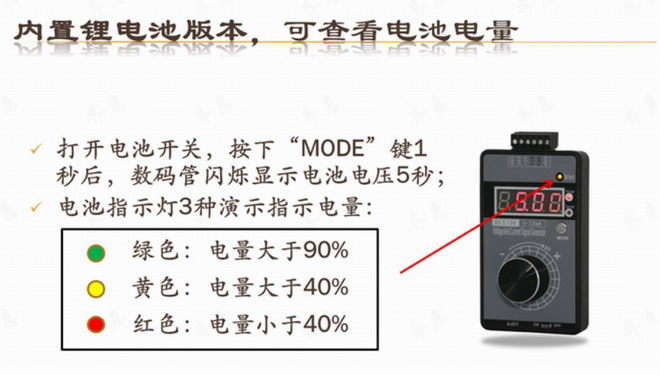

内置3.7V锂电池供电,容量1000mA,充电电流0.8A

供电方式(3)

外接 micro USB-5V,电流0.2A(充电时1A)

模拟二线制变送器输出

4 - 20.00mA

模拟三/四线制变送器

4 - 20.00mA

显示窗口

0.4寸4位LED数码管显示

调节模式

先进的数字编码器旋钮式调节:精调/微调

仪表精度

±0.5% FS

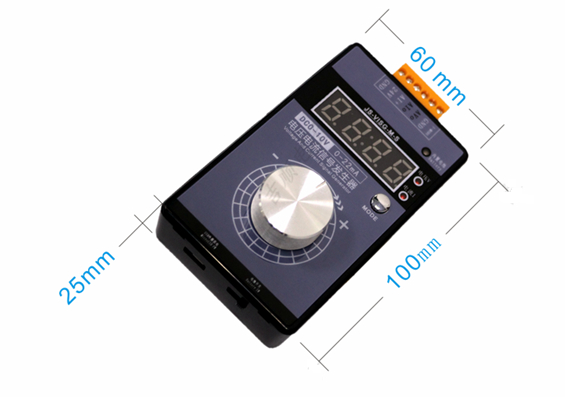

外形尺寸

100×60×25mm

0.25 kg

三、应用场合:

(1)任何需要020mA420mA电流信号的场合,特别适合现场仪表的调试维护;

(2)任何需要05V010V、1-5V电压信号的场合,二次仪表的调试维护;

(3)任何需要模拟变送器的场合,模拟变送器调节其它仪表;

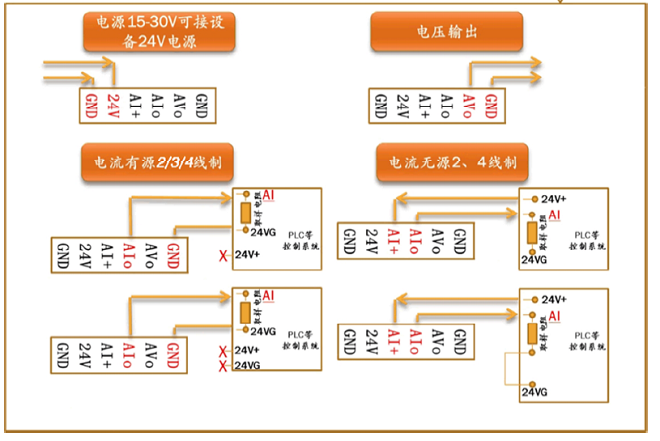

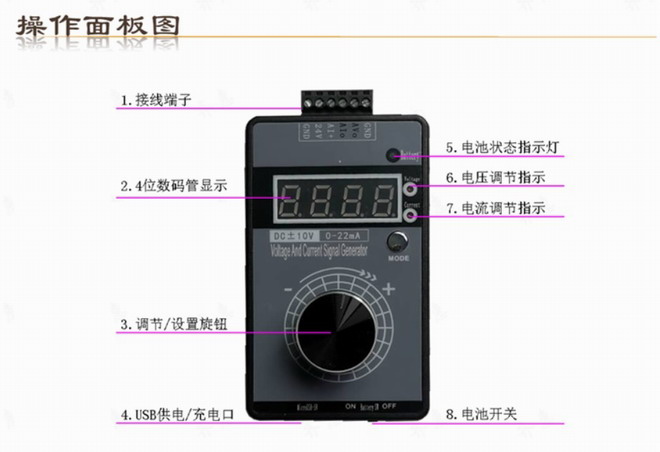

四、外形尺寸/供电方式/接线方式:







五、应用介绍:
