HF215一入二出温度变送器

HF215一入二出温度变送器

HF215一入二出温度隔离变送器,又称热电阻变送器/热电偶变送器, 将热电阻/热电偶信号,经过隔离滤波、抗干扰等处理后,转化为与温度成线性关系的2路标准信号(4~20mA,0~10V),输出至DCS/PLC等采集控制系统或其它智能仪表。 HF215温度隔离变送器是一先进的数字化技术智能温度变送器,具备了传统模拟仪表所不具备的多项先进性能,彻底克服了传统温度变送器线性差的缺点,内部采用数字化调校、无零点和满度电位器、自动校准零点、温度漂移自动补偿等诸多先进技术,精度高0.2%FS。
产品详细
HF215一入二出温度变送器 HF15单路/ HF215一入二出
产品特性:  热电阻变送器/热电偶变送器
通道数:HF15一入一出/HF215一入二出温度变送器
温度信号输入:热电阻PT100、CU50;热电偶 K,ESB,RT型
隔离变送输出:420mA020mA15V,05V010V,±10V
经过隔离滤波抗干扰处理后,线性变送并输出至采集控制系统或其它智能仪表
配合DCS/PLC等控制系统或其它单元组合仪表应用
供电电源--输入--输出--通道之间多方全隔离,专业有效解决现场干扰
电流输出负载能力强:500Ω (智能自适应负载)
超薄设计12.5mm,插拔式端子,阻燃性材质外壳,适合密集安装、组合使用
高品质进口芯片/模块化表芯设计/SMT表贴工艺/厚膜集成技术
带电源指示灯和线路故障ALM报警灯(现场线路故障智能提示)
安装方式:35mm标准DIN导轨卡式安装;适合密集安装,拆缷方便
选装功能:(1)防雷防浪涌功能---型号带尾标"LP”
产品概述
HF215一入二出温度隔离变送器,又称热电阻变送器/热电偶变送器,
     将热电阻/热电偶信号,经过隔离滤波、抗干扰等处理后,转化为与温度成线性关系的2路标准信号(420mA010V),输出至DCS/PLC等采集控制系统或其它智能仪表
       HF215温度隔离变送器是一先进的数字化技术智能温度变送器,具备了传统模拟仪表所不具备的多项先进性能,彻底克服了传统温度变送器线性差的缺点,内部采用数字化调校、无零点和满度电位器、自动校准零点、温度漂移自动补偿等诸多先进技术,精度高0.2%FS。供电电源-输入-输出-通道之间多方全隔离,精度高,寿命长,功耗低。有效解决工业自动化系统现场的信号干扰/信号转换/信号传输及匹配问题,保证系统的稳定可靠运行。本产品具备多种规格可选,完全满足自控系统中各种信号的隔离/转换/分配/报警设定等功能要求。
选型、订货代码



订货信息:

HF15

一入一出温度变送器 / 热电阻热电偶隔离变送器

HF215

一入二出温度变送器 / 热电阻热电偶隔离变送器

HF225

 二入二出温度变送器 (热电阻/热电偶隔离变送器)

输入信号1

P

Pt100测温范围-200~+600) 用户指定量程

C

CU50测温范围-50 ~+150) 用户指定量程

K

k型热电偶测温范围01300) 用户指定量程

E

E型热电偶测温范围01000) 用户指定量程

S

S型热电偶测温范围01600) 用户指定量程

B

B型热电偶测温范围4001800)用户指定量程

R

R型热电偶测温范围-50400) 用户指定量程

T

T型热电偶测温范围-200400) 用户指定量程

输出信号1路/2

1

05V

2

010V

3

15V

4

010mA

5

020mA

6

420mA



选型举例:HF215P60-200),表示输入Pt100热电阻信号,量程范围0-200, 输出24-20mA



技术参数
l 供电电源
电源电压:24VDC ±10%
电源指示:通电时,LED 电源灯亮绿色
电流消耗(24VDC供电时):< 35mA,功率1W
l 输入信号:
输入信号:热电阻PT100、CU50;热电偶 K,ESB,RT型等
允许引线电阻:每条引线10Ω
l 输出信号:
输出电流:420mA020mA
输出电压:15V05V010V;其它
电流输出允许负载:0500Ω(智能自适应负载)
电压输出阻抗: 10KΩ
输出纹波: < 10mVp-p
输入断线报警:低于量程下限L指示灯闪灯,电流输出约2mA
       高于量程上限H指示灯闪灯,电流输出约22mA
l 综合主要技术参数
标准精度:±0.2%FS
温度漂移:±0.015% /
开机响应时间:< 1s 090%)
自动热电偶冷端温度补偿:-15~+75
热电阻引线补偿误差:±0.1% 0~10Ω)

隔离能力:输入-输出-电源之间 1500V/1min
绝缘电阻:输入-输出-电源之间 ≥100MΩ /500VDC
工作温度: -10~+70℃;
储存温度: -20~+85
电磁兼容:符合符合GB/T18268工业设备相关抗电磁兼容指标
机壳材质:阻燃ABS
安装方式:DIN 35标准导轨安装,插拔式端子
外形尺寸:厚度×长度×高度=12.5×106×112mm)
整机重量:160g

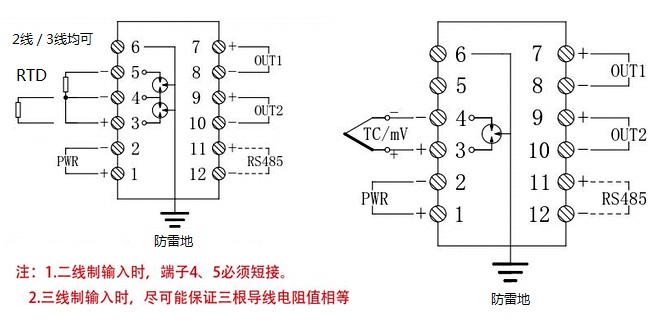

产品接线图: 1入2出热电阻输入                     1入2出热电偶输入
