HD203电流电压输入报警设定器

HD203电流电压输入报警设定器

HD203电流输入报警设定器,给现场的变送器提供隔离电源,并接收变送器产生4~20mA(或电压信号),经AD采样送到MCU,MCU根据用户设定的量程、报警点、报警方式等参数,控制两个继电器报警输出和一路4~20mA电流信号输出。
产品详细

             HD204电流/电压输入报警设定器(4-20mA + 2组继电器输出)



产品特性
       HD203 电流信号输入报警设定器,给现场的变送器提供隔离电源,并接收变送器产生的4~20mA(或电压信号),经AD采样送到MCU,MCU根据用户设定的量程、报警点、报警方式等参数,控制两个继电器报警输出和一路4~20mA电流信号输出
       HD203 电流/电压信号输入报警设定器,采用独立的直流24V电源供电,供电电源-输入-输出之间全隔离,精度高,寿命长,功耗低。与二线制/三线制变送器配合使用,或电流源信号配合使用,本产品具备多种规格可选,完全满足自控系统中各种信号的隔离/转换/分配/报警设定等功能要求。
技术参数
l 供电电源
电源电压:24VDC (2035VDC自适应); 功耗约2W
电源指示:通电时,LED 电源灯亮绿色;
l 输入信号: (可组态设置量程、报警参数)
输入信号:电流420mA,电压信号
配电电源:电压>16V(电流为20mA)
l 输出信号:
输出电流:420mA
负载能力:0650Ω(智能自适应负载)
l 报警继电器输出特性:双路继电器输出
驱动能力:250VAC/2A;30VDC/2A
响应时间: ≤20S
l 报警指示灯:
(1)通道1报警继电器:CH1指示灯亮
(2)通道2报警继电器:CH2指示灯亮
(3)故障报警:CH1,CH2两指示灯闪烁
l 综合主要技术参数
标准精度:±0.1%F.S
温度漂移:±0.01%F.S /
隔离能力:输入-输出-电源之间 2500V/1min /50Hz
绝缘电阻:输入-输出-电源之间 ≥100MΩ /500VDC
工作温度: -20~+60℃;
储存温度: -40~+80
相对湿度:3585%RH(无冷凝)
使用线缆:0.5~2.5mm的多束或单股电缆

电磁兼容:符合GB/T18268,IEC61326-1相关抗电磁兼容指标
机壳材质:阻燃ABS,插拔式端子
安装方式:DIN 35标准导轨安装
外形尺寸:厚度×高度×长度=16.5×106×112mm)
整机重量:约150g

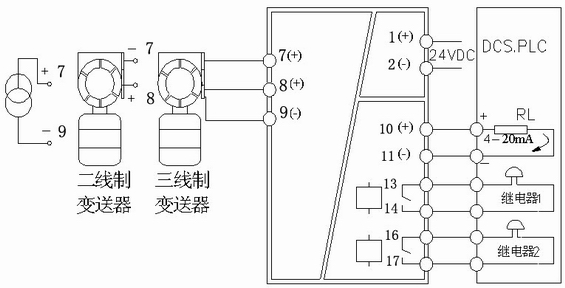

产品接线图:
