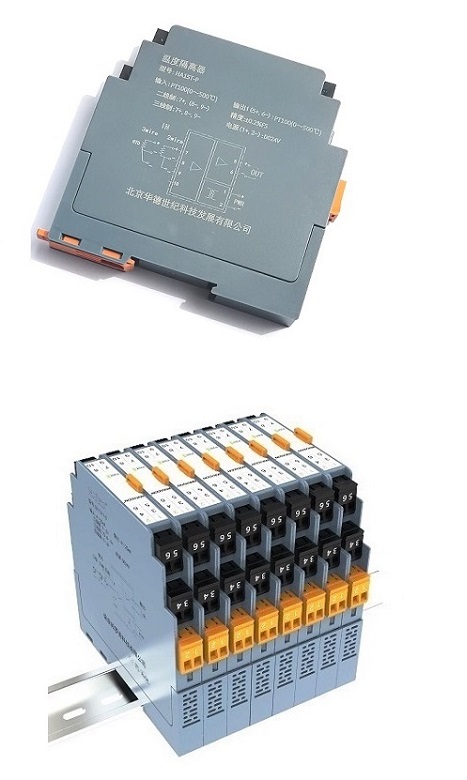

HA15温度隔离变送器

HA15 温度隔离变送器 (一入一出)

热电阻隔离器/热电偶隔离器

产品选型表:

HA15 温度隔离变送器，又称热电阻变送器／热电偶变送器／温度隔离器等，它将各种热电阻／热电偶信号隔离转换为与温度成线性的直流信号(如:0-10V，4-20mA)，并输出至制系统或其它智能仪表。输入－输出－电源三方电磁全隔离，专业解决工业现场信号干扰／信号转换／信号传输匹配的问题，保证系统的长期可靠稳定运行。可完全替代进口产品。

HA15 温度隔离变送器采用高性能单片机，专用于温度信号校正，线性化及冷端补偿，在线性校正方面优势比较突出，彻底克服了传统温度变送器线性差的缺点。自动零点校准，自动温度补偿线性化技术，高精度，低温漂，低功耗，长寿命。

技术特点：

主要技术参数：

输入信号：PT100，Cu50等热电阻

输入信号：K，E，T，S，B，N，R，J等热电偶

输出信号：0-5V，0-10V，4-20mA，0-20mA等

系统传输准确度：±0.2%×F·S

温度线性度：≤0.006%

温度补偿：数字化技术，自动温度补偿

冷端温度补偿准确度：±1℃

测量热, 电阻时允许的引线电阻：≤50Ω

电流输出负载阻抗：4-20mA:0～500Ω;

电压输出时的内部阻抗：＜250Ω

输入/输出/电源/双路间绝缘强度：≥1500V.AC

零点校准：数字化技术，自动零校准

满度校准：数字化技术，自动校准

供电电源： DC24VDC

输入功率：1.0W

外形尺寸：宽×高×深＝22.5×100×115mm

仪表重量：约160g

安装方式：标准DIN35导轨式安装

面板指示灯：

电源指示灯：PWR，绿色LED工作时常亮

报警指示灯：ALM，红色LED输入信号故障时闪烁

选型举例： 标明输入／输出的代码 和 温度范围

例：PT100热电阻输入，测量范围0-200℃，输出4-20mA

则温度变送器型号为：HA15-P6(0-200℃)

● 全智能数字化，无需零点和満度调整，单片机自动校正；

● 采用表贴工艺及厚膜集成技术,高品质进口元件；

● 具备高可靠、高稳定性，符合EMC电磁干扰标准；

● 无可调部件，长期保证测量与输出的准确度；

● 环境温度、测量零点、冷端温度（内部）自动补偿；

● 输入／输出／电源之间电磁全隔离；抗变频器干扰；

● 具有低功耗、低温漂、高精度、长寿命等特点；

● 采用可插拔端子和导轨式安装，方便检测安装。

应用连线，功能框图;

外形尺寸图：
