HA215一入二出温度变送器
HA215 一入二出温度变送器是一种先进的数字化技术智能温度变送器,又称一入二出热电阻变送器/热电偶变送器。它将热电阻/热电偶信号(如Pt100,Cu50,K,E,T,S,J、B、N、R型)隔离放大成与温度成线性的2路标准信号(0-10V,4-20mA)。输入/输出/电源/通道间多方全隔离,具有强大的抗电磁干扰能力。广泛用于各种温度测量控制系统中,可配接数显表、PLC、变频器等,并对终端接收设备起保护作用,保证系统的长期可靠稳定运行。 HA215 一入二出温度变送器采用了先进的智能数字化技术,具备了传统模拟仪表所不具备的多项先进性能,彻底克服了传统温度变送器线性差的缺点,内部数字化调校、自动动态校准零点、自动温度漂移补偿,精度高达0.2%FS。完全替代进口产品。
HA215 一入二出温度隔离变送器 一入二出热电阻隔离器/热电偶隔离器
产品选型表: | HA215 一入二出温度隔离变送器,又称热电阻变送器/热电偶变送器/温度隔离器等,它将各种热电阻/热电偶信号隔离转换为与温度成线性的2路直流信号(如0-10V,4-20mA),并输出至制系统或其它智能仪表。输入-输出-电源三方电磁全隔离,专业解决工业现场信号干扰/信号转换匹配问题。可完全替代进口产品。 HA215 一入二出温度隔离变送器采用高性能单片机,专用于温度信号校正,线性化及冷端补偿,在线性校正方面优势比较突出。自动零点校准,自动温度补偿线性化技术,彻底克服了传统温度变送器线性差的缺点,高精度,低温漂,低功耗,长寿命,保证系统的长期的可靠稳定运行。
技术特点: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要技术参数: 输入信号:PT100,Cu50等热电阻 输入信号:K,E,T,S,B,N,R,J等热电偶 输出信号:0-5V,0-10V,4-20mA,0-20mA等 系统传输准确度:±0.2%×F·S 温度线性度:≤0.006% 温度补偿:数字化技术,自动温度补偿 冷端温度补偿准确度:±1℃ 测量热, 电阻时允许的引线电阻:≤50Ω 电流输出负载阻抗:4-20mA:0~500Ω; 电压输出时的内部阻抗:<250Ω 输入/输出/电源/双路间绝缘强度:≥1500V.AC 零点校准:数字化技术,自动零校准 满度校准:数字化技术,自动校准 供电电源: DC24VDC 输入功率:1.0W 外形尺寸:宽×高×深=22.5×100×115mm 仪表重量:约160g 安装方式:标准DIN35导轨式安装 面板指示灯: 电源指示灯:PWR,绿色LED工作时常亮 报警指示灯:ALM,红色LED输入信号故障时闪烁

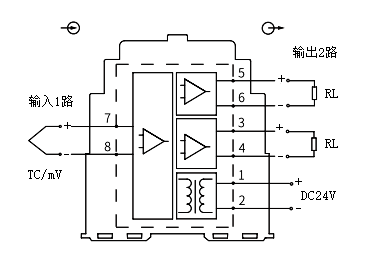

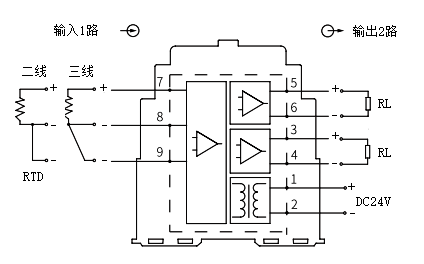

选型举例: 标明输入/输出的代码 和 温度范围 例:PT100热电阻输入,量程0-200℃,输出2路4-20mA 则温度变送器型号为:HA215-P6(0-200℃) | ● 将1路温度信号隔离变送为2路标准信号4-20mA,0-10V ● 采用表贴工艺及厚膜集成技术,高品质进口元件; ● 具备高可靠、高稳定性,符合EMC电磁干扰标准; ● 无可调部件,长期保证测量与输出的准确度; ● 环境温度、测量零点、冷端温度(内部)自动补偿; ● 输入/输出/电源/通道间电磁全隔离;抗变频器干扰; ● 具有低功耗、低温漂、高精度、长寿命等特点; ● 采用可插拔端子和导轨式安装,方便检测安装。 应用连线,功能框图:

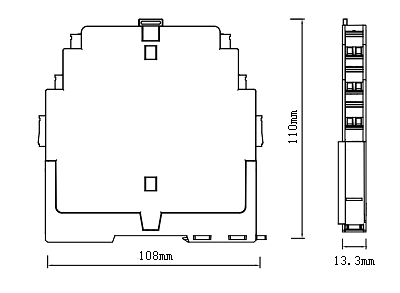

外形尺寸图:
|
