XSM 智能转速测量仪

                                  XSM 转速／线速／频率测量仪



产品说明：
① 配接各类接近开关、编码器、流量计脉冲信号；

　　测量转速、频率、线速

② 测量频率范围0.1Hz~25kHz，基本误差±0.02%，5位LED显示

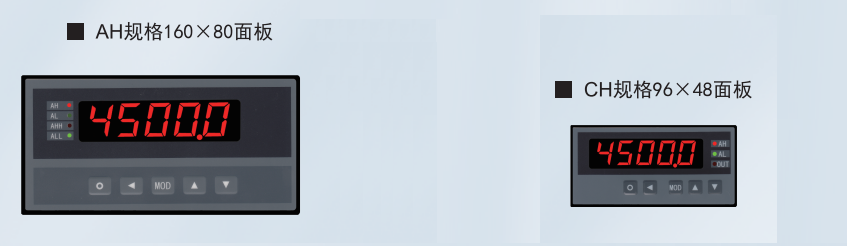

 ③ 外形尺寸：160×80（横式），96×48（横式），96×96（方形）
④ 仪表电源220VAC，（9~30）VDC



基本配置： 单显示、外供传感器电源12V，24V（≥50mA）



扩展功能： ① 报警输出：160×80规格最多4点，96×48最多2点

            ② 变送输出

            ③ 通讯接口：RS 232或RS 485

选型指南：

内容

代码说明

XSM／

单显示、外供传感器电源（≥50mA）

外形尺寸

A—

160(W)×80(H)×125(L)               开孔尺寸：152×76

B—

96(W)×96(H)×112(L)                 开孔尺寸：92×92

C—

96(W)×48(H)×112(L)                 开孔尺寸：92×45

面板形式

H

横式

F

方形

显示方式

1

测量值（绿色）

2

测量值（绿色）+ 设定值（红色）（限A型仪表）

3

测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）

输入信号

G

标准型:适用于NPN,PNP型电压脉冲，4~20mA 2限制脉冲，TTL脉冲等

M

mV型，适用于磁电式接近开关

报警点数量

T□

T0:无报警  T1~T8：1~8点报警

变送输出 (独立供电，全隔离)

A0

无输出

A1

电流输出(4~20）mA、（0~10）mA或（0~20）mA

A2

电压输出(0~5）V、（1~5）V

A3

电压输出(0~10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC，误差小于±5%，50mA

B2

外供 12V DC，误差小于±5%，50mA,

B3

其它

通讯接口 （独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

S3

RS-422接口

S4

BCD码接口（限A、B型仪表）注2

仪表电源

V0

220V AC

V1

24V DC

V2

12V DC

V3

其它

打印功能（限A、B型仪表）

P

P打印接口，不带可省略

预分频单元

F

F＊表示预分频单元

非标准功能

N

N非标功能
