XSC5 PID调节仪
XSC5 PID控制仪与各类传感器、变送器配合，实现对温度、压力、液位、成分等过程的定值监测与控制，大量应用于工业自动化控制现场。

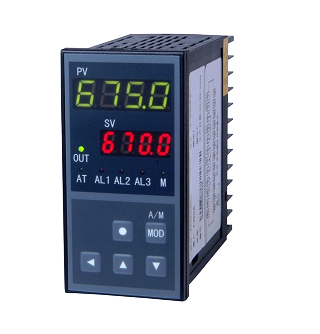

XSC5 PID控制仪/PID调节仪
用途及特点：
XSC5 PID控制仪与各类传感器、变送器配合，实现对温度、压力、液位、成分等过程的定值监测与控制，大量应用
于工业自动化控制现场。
◇ 采用先进的PID智能控制算法，抗超调，具备自整定（AT）功能
◇ 输入信号：热电阻、热电偶、电压、电流、远传压力表等信号
◇ 基本误差±0.2%FS，16位A/D转换器，测控周期0.2秒
◇ 具备测量值修正功能，减小传感器误差，有效提高测控精度
◇ 控输入信号为热电偶时自动进行冷端补偿
◇ 显示范围1999~9999，双显示，带PID控制输出
◇ 控制输出形式：连续PID直流电流、电压输出或位式PID
◇ 仪表电源220V AC，24V DC，12V DC
◇ 外形及面板形式：160×80、96×48、96×96、72×72各类双显示形式
◇ 其它可选功能：1-3点报警 、变送输出 、通信输出 、外供变送器电源
选型指南：
内容 | 代码说明 | |||||||||||
XSC5/ | PID智能调节仪 , 双显示、控制输出 | |||||||||||
外形尺寸 | A— | 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) | ||||||||||
B— | 96(W)×96(H)×112(L) | |||||||||||
C— | 96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) | |||||||||||
D- | 72(W)×72(H)×112(L) | |||||||||||
E— | 48(W)×48(H)×112(L) | |||||||||||
面板形式 | H | 横式 | ||||||||||
S | 竖式 | |||||||||||
F | 方形 | |||||||||||
输入信号 （其它输入信号 订货时说明） | E | 热电偶K、S、R、B、N、E、J、T或辐射感温计 | ||||||||||
R | 热电阻Pt100、Cu100、Cu50、BA1、BA2、G53或电阻 | |||||||||||
I | 直流电流（4~20）mA、（0~10）mA或（0~20）mA | |||||||||||
V | 直流电压（0~5）V、（1~5）V | |||||||||||
M | 直流mV（订货注明范围） | |||||||||||
W | 电位器500Ω~5000Ω | |||||||||||
L | 远传压力表 | |||||||||||
报警点数量 | T□ | T0:无报警 T1~T3：1~3点报警 | ||||||||||
控制输出 | C0 | 无输出 | ||||||||||
C1 | 电流输出4~20mA、0~10mA或0~20mA | |||||||||||
C2 | 电压输出（0~5）V 、（1~5）V | |||||||||||
C3 | 电压输出（0~10）V | |||||||||||
C4 | 固态继电器驱动电压输出 | |||||||||||
C5 | 可控硅无触点常开式输出 | |||||||||||
C6 | 可控硅过零触发输出 | |||||||||||
C7 | 继电器触点开关输出 | |||||||||||
变送输出 (独立供电，全隔离) | A0 | 无输出 | ||||||||||
A1 | 电流输出4~20mA、0~10mA或0~20mA | |||||||||||
A2 | 电压输出(0~5）V、（1~5）V | |||||||||||
A3 | 电压输出(0~10）V | |||||||||||
A4 | 其它输出 | |||||||||||
外供电源 | B0 | 无外供电源 | ||||||||||
B1 | 外供 24V DC | |||||||||||
B2 | 外供 12V DC | |||||||||||
B3 | 外供精密电压源 | |||||||||||
B4 | 外供精密恒流源 | |||||||||||
B5 | 其它 | |||||||||||
通讯接口 0~99，应答延迟小于500μs） | S0 | 无通讯接口 | ||||||||||
S1 | RS-232接口 | |||||||||||
S2 | RS-485接口 | |||||||||||
仪表电源 | V0 | 220V AC | ||||||||||
V1 | 24V DC | |||||||||||
V2 | 12V DC | |||||||||||
V3 | 其它 | |||||||||||

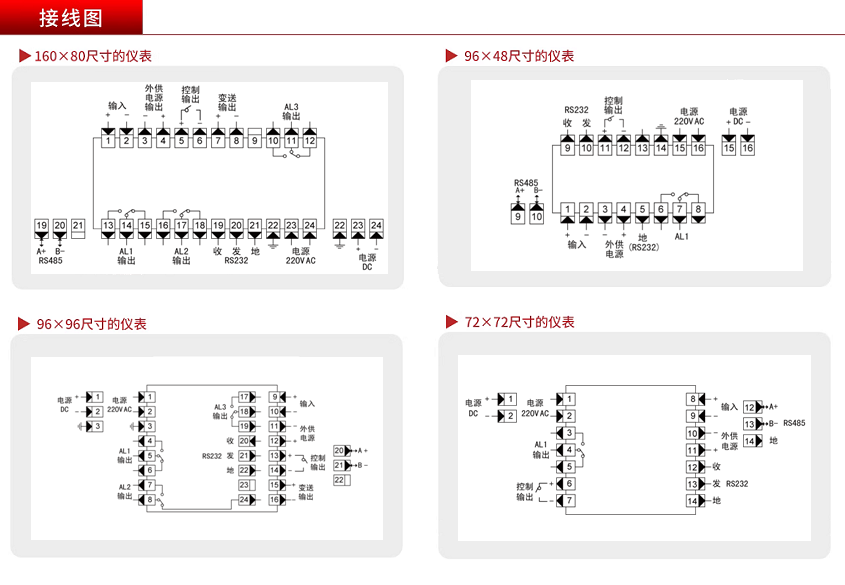

产品接线：
